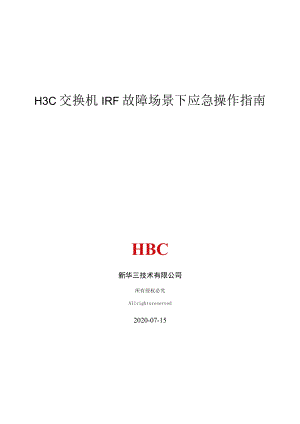

H3C交换机IRF故障场景下应急操作指南新华三技术有限公司.docx

H3C交换机IRF故障场景下应急操作指南HBC新华三技术有限公司所有侵权必究Allrightsreserved2020-07-15一、应急方案处理1、 设备可登陆：(I)通过命令displayirf看设备堆叠是否分裂；正常情况下IRF状态如下:=displayirf=MemberIDSlotRolePriorityCPU-MacDescription10Standby3200e0-fc0f-8c0111Standby3200e0-fc0f-8c02*+30Master1000e0-fc0f-8c3131Standby1000e0-fc0f-8c32注：正常情况下IRF只有一个MaSter,其余均为Standby：如果IRF分裂，则此处只会出现一个MaSter(或者看MemberlD是否是2个，如果变成1个就证明设备已经分裂了)(2)若设备未分裂，通过displaylogbufferreverse查看下设备是否有异常日志，如果有，建议将异常成员设备的端口利用POrt-range进行ShUtdoWn,可通过脚本刷下，观察业务是否恢复。如果没有，建议优先将备框端口ShUtdoWn观察，若未恢复，建议将备框物理端口开启，将主框物理端口ShUtdoWn观察业务恢复情况。(3)若业务恢夏，收集故障设备诊断信息及IOgfiIeLOgfiIe信息收集：<H3C>logfilesaveThecontentsinthelogfilebufferhavebeensavedtothefilesinflash:/logfile.<fl030-2>dirDirectoryofflash:0-rw-2570Sep22201719:35:13l.ak29drw-Nov19201714:36:21diagfile29drw-Nov19201714:36:21logfile可通过ftp方式导出。诊断信息(diagnostic-information)保存到设备存储，ftp导出到设备H3Cdisdiagnostic-informationSaveordisplaydiagnosticinformation(Y=save,N=display)?(YN:yPleaseinputthefilename(*.diag)cfa:/:Diagnosticinformationisoutputtingtocfa:/.PleasewaitSavesuccessfully.除以上信息外，如果是某个设备重启了，收集下如下信息：viewvarlog>viewvarlog>然后把flash上的和发回来。dissysteminternalIipctopologylinkdissysteminternalIipctopologyhistorydisplayrebootlast-timexdisplayrebootinterruptxview/proc/secondary_log_bufslotXdisplaykernelexceptiondisplaykernelrebootdisplaykerneldeadloopviewprocinterruptsslotx（设备运行过程反复多次收集，设备已经重启收集次即可）locallogbufferslot1displaysize（306090直至完全显示）from-highmemory（4）立即联系二线确认故障原因；（5）如果IRF已经分裂，且业务已经全部中断，查看主备框是否mad检测已经生效，如果生效，则将未生效设备端口进行ShUIdOWn,然后在另外一个机框上执行“madrestore,命令快速恢复业务。如果MAD未生效，建议通过displaylogbufferreverse查看下设备是否有异常日志，如果有，建议将异常成员设备的端口利用POrt-range进行ShUIdoWr1,可通过脚本刷下，观察业务是否恢复。如果没有，建议优先将备框端口ShUIdoWn观察，若未恢复，建议将备框物理端口开启，将主框物理端口ShUIdOwn观察业务恢复情况。（6）若如上操作业务均未恢复，对框式设备按主控resel键重启设备，对于盒式设备，建议下电重启设备。2、 设备不可登陆：（1）携带串口线进入机房查看设备情况。（2）观察交换机设备是否有指示灯红灯的情况，如果有红灯闪烁，且插入ConSle线发现设备并未重启，此时建议通过reboot重启设备恢复，如果consle没有反应，建议掉电重启该设备恢复业务。如果是框式设备，有主控亮红灯，插入CorlSle看是否有重启输出，如果没有异常输入，建议通过面板的reset键进行恢复，正常情况下主控板卡指示灯及reset键位置如下图：S125X设备面板如下:S105系列面板指示灯如下:（3）收集诊断信息信息及IOgfiIe（收集方法如上）（4）立即联系二线紧急处理。3、如果以上方法均不行，为保证恢复业务，可以将设备下电，整机重启恢复业务;
