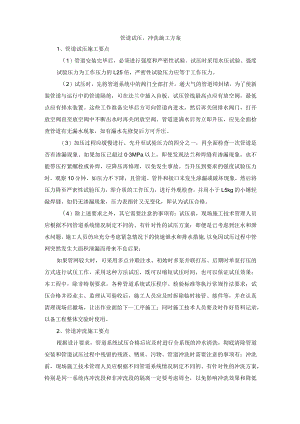

管道试压、冲洗施工方案1、管道试压施工要点（1）管道安装完毕后，必须进行强度和严密性试验。试压时采用水压试验。强度试验压力为工作压力的L25倍，严密性试验压力应等于工作压力。（2）试压时，先将管道系统中的阀门全部打开，通大气的管道埠封堵。为了使新装管道与运行中的管道隔绝，可在法兰中插入盲板。试压管线最高点应有放空阀，最低点应有排水装置。这些工作准备完毕后方可向管道内进水，然后再关闭排水阀门，打开放空阀直至放空阀中不断出水时再关闭放空阀。管道进满水后勿立即升压，应先全面检查管道有无漏水现象，如有漏水先修复后方可升压。（3）加压过程应缓慢进行，先升至试验压力的四分之一，再全面检查一次管道是否有渗漏现象。如果加压已超过03MPa以上，即使发现法兰和焊缝有渗漏现象，也不能带压拧紧螺栓或补焊，应降压再修理，以免发生事故。当升压到要求的强度试验压力时，观察10分钟，如压力不下降，且管道、管件和接口未发生渗漏或破坏现象，然后将压力降至严密性试验压力，即介质的工作压力，进行外观检查，并用小于L5kg的小锤轻敲焊缝，如仍无渗漏现象，压力表指针又无变化，即认为试压合格。（4）除上述要求之外，其它需要注意的事项有：试压前，现场施工技术管理人员应根据不同管道系统情况制定不同的、有针对性的试压方案；即便是已考虑到注水和泄水问题，施工人员仍应充分考虑紧急情况下的快速泄水和排水措施,以免因试压过程中管网突然发生大面积泄漏而带来不良后果；如果管网较大时，可采用多点并联注水、初始时多泵并联打压、后期时单泵打压的方式进行试压工作，采用这种方法试压，既可以缩短试压时间，也可以保证试压效果；本工程中，除非特别要求，各种管道系统试压程序、检验标准等执行常规作法要求；试压合格并经业主、监理认可验收后，施工人员应及时拆除临时接管、接件等，并在认真清理现场后撤场，让出作业面给下一工序施工；同时施工技术人员要及时作好资料记录，以备工程整体交验时使用。2、管道冲洗施工要点根据设计要求，管道系统试压合格后应及时进行全系统的冲水清洗，彻底清除管道安装和管道试压过程中残留的残渣、锈质、污物。管道冲洗时需要注意的事项有：冲洗前，现场施工技术管理人员应根据不同管道系统情况制定不同的、有针对性的冲洗方案，特别是同一系统内冲洗段和非冲洗段的隔离一定要考虑周全，以免影响冲洗效果和降低工作效率；要注意到调压设施不得与管道同时进行冲洗，应分别分段进行；冲洗合格并经业主、监理认可验收后，施工人员应及时拆除临时接管、接件等，恢复管路，并在认真清理现场后撤场，让出作业面给下一工序施工；冲洗完毕后，施工技术人员要及时作好资料记录，以备工程整体交验时使用。管道接口及管件的保温在系统试压及冲洗合格后，对管道接口处进行保温，保温采取聚氨酯现场现场发泡的方法，发泡完毕后在保温外做与管材同样材质的聚乙烯保护层。在保温前应将管道外壁的杂物、浮锈清理干净，并做好防腐，防腐采用防锈漆两道、面漆两道。
