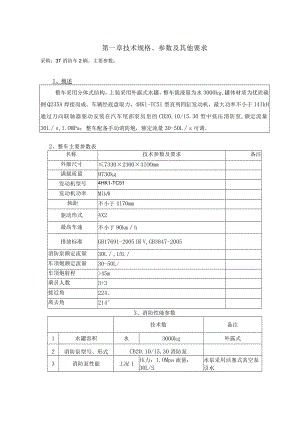

第一章技术规格、参数及其他要求采购：3T消防车2辆。主要参数：1、概述整车采用分体式结构，上装采用外露式水罐，整车载液量为水3000kg,罐体材质为优质碳钢Q235A焊接而成。车辆经底盘取力，4HKl-TC51型直列四缸发动机，最大功率不小于14IkH通过万向联轴器驱动安装在汽车尾部泵房里的CB20.10/15.30型中低压消防泵,额定流量30Ls,1.OMPa；整车配备手动消防炮，额定流量30-50Ls可调。2、整车主要参数表名称技术参数及要求备注外廓尺寸7330×2300×3IOOmm满载质量9730kg发动机型号4HK1-TC51发动机功率MlkW轴距不小于4170mm驱动形式4X2最高车速不小于90kmh排放标准GB17691-2005国V,GB3847-2005消防泵额定流量30L,15L车顶炮额定流量30-50L/车顶炮射程>45m乘员人数3+3接近角224。离去角214°3、消防性能参数技术数备注1水罐容积水3000kg外露式2消防泵型号、形式CB20.10/15.30消防泵3消防泵性能工况1压力：1.OMpa流量：30L/S水泵采用活塞式真空泵引水工况2压力:2.OMpa流量：15L/S4消防泵布置形式后置消防泵进水口内5消防泵出水口数量中低压各2只6铝合金操作仪表板装有液位指示显示、附加照明灯开关、仪表装在消防泵的上方7压力表0-1.6Mpa2.6级8真空表-0.1-1MPa2.6级9消防炮消防炮流量、射程和额定喷射压力(PS30-50D型)喷射压力245m1.OMpa俯、仰角-3070o回转角360°11取力器型号、形式电动二、底盘1、底盘主要参数:底盘型号发动机额定功率141kW发动机排量5913ml/kW发动机排放标准国V轴距4175mm最大允许总重10055kg最高车速90km/h轮胎23575R17.5子午胎取力器电动2、驾乘室结构平头、四门、双排座司乘人员数3+3空呼器靠背后排空呼器靠背3具驾驶员位置左置除原车设备外，加装：IOOW警报器、长排警设备灯、标志灯、示廓灯、取力器开关等。三、上装（一）总体布置总体布置分体式框架车厢。车厢前部为器材箱，车厢中部的中间位置为外露式独立水罐，车厢后部为泵房。车厢两侧和泵房后部均设铝合金卷帘门；车身右后侧设爬梯。工艺要求所用焊接板材及骨架钢材均经过严格的防锈、防腐、磷化酸洗处理。所用零部件、标准件均采用镀锌，电镀，达克罗等表面处理工艺。罐体焊接完成后去除清理夹渣、虚焊等缺陷，并对罐体做24小时静水压试验，确保不渗漏。（二）车厢材质车厢外骨架及外蒙皮均为优质钢材（Q235A）,内骨架为高强度铝合金型材，底板采用经阳极氧化处理的铝合金板。箱门两侧卷帘门采用铝合金带锁式结构，具有良好的密封性和防尘功能。（三）水罐结构外露式罐体，全金属焊接结构，内设横、纵防荡板，格间留有人孔，符合国家标准。前后封板、防荡板均设有可增加强度的梯形折筋，整体防腐蚀处理。罐体采用整体副梁与车架连接，增加有减震措施。材质水罐采用优质碳钢Q235A,（底板厚度5mm,侧板厚度4mm,顶板3mm）不锈钢材料，（含罐体连接管道）焊接而成。容量不小于水3000kg0设置设1个DN470mm人孔。泵房后部设有1个吸水口。设1个溢流阀装置。设1个排污口，配球阀。注水口：DN65,接DN65内扣式接口2只，分设车身两侧；注水管结构形式：采用球阀加内部上翻弯管形式。四、消防控制系统由消防水泵、消防炮、管路系统，系统操作面板等组成。1、消防水泵型号CB20.10/15.30型中低压压车用消防泵额定流量30L,15L/出口压力1.3MPa最大吸水深7m最大真空度285kpa引水装置采用真空泵引水引水时间35s速比1.222、消防炮型号消防炮额定流量30-50L/S,1.OMPa;射程245m俯、仰角-30-+70o水平回转角度236003、管路系统吸水管路泵房尾部设置1个DNIoO吸水口O注水管路泵房两侧各设置1个DN65侧注水口，泵房内设置1个DN80上充水炮管路。水罐注水泵房内设置1个65mm水泵向水罐注水管路，可通过蝶阀控制启闭。出水管路泵房尾部设置2个DN80口径卡式接口，左右各1个DN65的中压卡式接口。冷却水管路配有冷却管路及控制阀，冷却取力器。管路颜色吸水管路为绿色，出水管路为R03消防红。4、消防控制系统仪表板显不和控制所有操作按键均设有中文标识；设有管路布置图及操作、维护说明。仪表板位于泵房内水泵左上方，装有转速表、真空表、水压表、液位计，仪表。五、电气设备附加电气独立电路，设置电源总开关。辅助照明泵房设有照明灯，器材箱卷帘门设置有LED灯带，卷帘门的开启控制灯的亮和关，操纵仪表板上设有照明开关、指示灯等，便于观察操作，操作面板设置有照明灯。侧爆闪灯车身两侧安装红、蓝爆闪灯。火场照明车顶后上24V、IOOw全方位可遥控旋转火场照明灯1只。六、表面处理:1、面漆：R03消防红烤漆。2、颜色：驾驶室和车体消防红色，器材室内部为浅灰色，底盘架为黑色，轮辆为银色，保险杠为白色。3、警示膜：车尾部两边均用横竖3M反光警示膜，粘贴白色反光警示膜。七、车载器材（一）器材布置整车主体骨架、蒙皮为优质Q235A钢材，内阁板、底板为高强主铝合金板。器材箱内骨架可按需要采用铝合金型材内藏式搭接技术，提高空间利用率和可变性。按照消防实战需要，根据消防操作程序，使用防锈蚀、防振动、防脱落、防划伤、推拉或抽拉式的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作。
