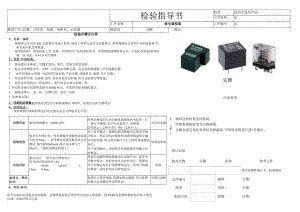

继电器检验指导书.docx

检验指导书机型适用于通用产品工序时间无工序名称继电器检验工序编号无测试工具/仪器：万用表、电源、亳欧表、示波器检验员IQC图示：I、对单、抽样:检验步骤及内容,根据货仓开出的IQC品检报告单或上料单,核对上料供方是否为合格供方,再查找相应订单和产品制造标准书，核实相应机型和数量。-取待检物料，准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL：0.4/1.0均匀抽样。2、包装/外观检查，继电器应无破损、引脚无变形、氧化，表面无明显划痕。标志内容规格型号、品牌、认证标志清晰正确，用沾水的棉球擦三次仍清晰完整。内外包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产H期）外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。附有供应商的出厂检验报告，报告内容必须与实物一致。外包装及最小包装要求贴有RoHS标记，并提供合格ROHS报告。测量本体长、宽、高，引脚长度、直径、间距。用PCB试装。3、封装形式检查：检查IC来料的封装形式是否与样板或确认书相符。封装形式如右图所示。4、材质验证：参照样板对来料材质进行相关验证是否与样板有无不符。线图性能303203838014：160±10%用相应精度的万用表测量线圈端的电阻值（在20下测量,若不在此温度下,按换算公式R20=（234.5+20）*Ri/（234.5+1）。万用表电源接触电阻除非另有规定外，每次测量的接触电阻的最大值为50m。有怀疑时再采用触点伏安法测试:DC24VIOoOmA,触点电压降小于50mV。（测试电路见附图1）对于常开触点：线圈加额定激励电压使常开触点吸合，然后用相应精度的亳欧表测量吸合触点间的电阻,每只继电器以大于2秒的间隔测试10次；对于常闭触点：用亳欧表直接测量常闭触点间的电阻。电源亳欧表功能试验额定电压吸合电压释放电压吸合时间释放时间12V9.OV0.6V15ms10ms将加在线圈两端的激励电压逐渐升高，能使常开触点吸合，此时的电压为动作电压，线圈电压升至额定电压后逐渐降低电压，使闭合的触点释放，此时的电压为释放电压。电源吸合、释放时间按图示1接好线路,线圈加额定激励,用示波测出触点动作瞬间所需的时间.电源示波6、判定/标识:1、2、3、将不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识放入指定区域，并做好相关记录。实雌注意事项物料送检时要及时检验。所照参样板必须为合格样板。引脚表面有氧化发黑时需做耐温/可焊性试验进行进步确认。修订记录修改次数文件编号版本受控印章日期内容参考文件编制:审核:批准:供应商器件确认书、检验规范日期:日期:日期:
