汽车发动机用正时链条张紧器.docx

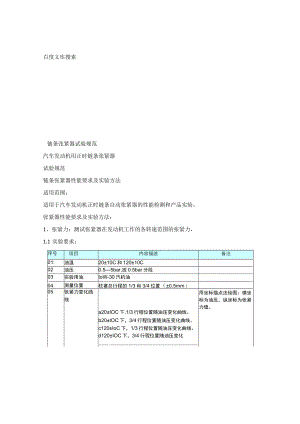

百度文库搜索链条张紧器试验规范汽车发动机用正时链条张紧器试验规范链条张紧器性能要求及实验方法适用范围：适用于汽车发动机正时链条自动张紧器的性能检测和产品实验。张紧器性能要求及实验方法：1、张紧力：测试张紧器在发动机工作的各转速范围的张紧力，1.1实验要求：序号项目内容描述备注01:油温20±10C和120±10C02油压0.55bar,按0.5bar分段03实验用油IoW-30汽机油04测量位置柱塞总行程的1/3和3/4位置（±0.5mm）05张紧力变化曲线a20±IOC下,1/3行程位置随油压变化曲线。b20±IOC下，3/4行程位置随油压变化曲线。c120±IoC下，1/3行程位置随油压变化曲线。d120±IOC下，3/4行程位置随油压变化用坐标描点法绘图：横坐标为油压，纵坐标为张紧力值。12实验方法：使用液压站或泵供给各种压力和温度下的机油。将张紧器接通压力油，使用压力传感器检测张紧力。2、沉降性能：测试张紧器在发动机各工况下缓冲系统冲击载荷，消减震动的性能1.1 实验要求:序号项目内容描述备注01油温20±10C禾口120±IoC02油压0.55bar,按0.5bar分段03实验用油IOW-30汽机油04测量位置柱塞总行程的1/3和3/4位置（土0.5mm）05：利量行程1mm06标准载荷*N（必须大于张紧器最大张紧力）07沉降性能曲线a20±IOC下,1/3行程位置，不同油压下的沉降值描点曲线。b20±IoC下，3/4行程位置，不同油压下的沉降值描点曲线。c120±IoC下,1/3行程位置，不同油压下的沉降值描点曲线。d120±IOe下,3/4行程位置，不同油压汨底佰+较占dfaT用坐标描点法绘图：横坐标为油压，纵坐标为沉降值。08沉降值要求04项之变化范围在设计允许范围内1.2 实验方法使用液压站或泵供给各种压力和温度下的机油。将张紧器接通压力油,在张紧器柱塞上垂直加载，有机械止回机构的，拆掉机械止回机构或将止回机构固定在不可用位置进行实验3、张紧器进油量：测试单向阀进油量。序号项目内容描述备注01油温及张紧器本体温度26C±IOP120Ct10C02保温时间30分钟03实验用油10W30汽机油04油压发动机最低油压05进油量也分各温度范围内1.3 实验方法：使用液压站或泵供给各种压力和温度下的机油，将张紧器单向阀机构接通压力油，压力传感器检测压力，流量计检测流量，秒表计时。4 .动态性能实验：模拟发动机各工况运行，检测张紧器的动态张紧力，检测链条在各工况下的振幅。4.1 实验要求:序号项目内容描述备注01油温及张紧器本体温度26C±10C80C±10C120C±10C02油压0.55bar,按0.5bar分段031实验用油10W-30汽机油04曲轴转速8007000rmp分工况05-链条振幅<0.5mm06-张紧力*N*N4.2 实验方法在模拟台架上进行变频电机拖动传动系统及缸盖总成采用原发动机件按发动机相关尺寸布置安装。5 .震动耐久实验：模拟汽车行驶25万公里，对张紧器进行连续施加高频有效的震动冲击，验证张紧器的耐久性能。5.1 实验要求序号项目内容描述备注01油温及张紧器本体温度120qC÷IOP02油压3bar03:实验用油10W30汽机油04冲击行程0.5mm柱塞的位移里实验位置1/3柱塞全仃程(土0.5mm)051冲击频率150Hz06冲击次数1x10次(有效冲击次数)约180小时07实验结果a张紧力变化小于土20%(120C±10C)ob沉降性能变化小于土40%(120C±10C)oC机械止回式的止回机构无机械损坏能正常发挥功能。d其它项次检测合格。实验前后检测数据对比5.2 实验方法：使用变频电机带动多边轮提供规定频率和行程的冲击载荷，使用液压站或泵供给各种压力和温度下的机油。有机械止回装置的张紧器需在连杆上设计机械冲击缓冲机构。6 .系统耐久实验：发动机高速连续运行480h,等效汽车行驶25万公里,验证张紧器与系统配合工作的耐久性能。6.1实验要求:序号项目内容描述备注01油温及张紧器本体温度100C±15C02油压3-6bar03实验用油10W-30汽机油04发动机转速6000rpm05实验时间480h06实验结果a张紧力变化小于土20%(100C±10C)ob沉降性能变化小于土40%(100C±10C)oC机械止回式的止回机构无机械损坏能正常发挥功能。d其它项次检测合格。实验前后检测数据对比6.2实验方法：与系统配套,在发动机上进行版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领相关推荐 SAEJ2436-2016涨紧轮试验标准 链传动试题 葫芦拉力试验 瑞风瑞鹰链条张紧器作业指导 ExciteTimingDrive基础培训-液压链条张紧器猜你想看 链条张紧器 安装链条张紧器278 链条张紧器试验台 摩托车链条自动张紧器检测装置设计研究 正时链条张紧器相关好店财经小志哥财经痛饮读离骚人文精品大课资料经管营销高等科研教育NK时尚天涯明月经管营销工具收藏领福利下载文档分享领福利举报取消分享复制链接QQ好友新浪微博QQ空间可通过复制链接分享到微信等收藏成功，可至个人中心查看立即查看
