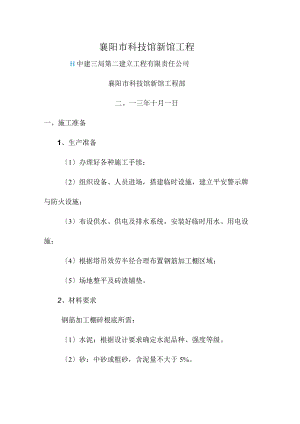

襄阳市科技馆新馆工程H中建三局第二建立工程有限责任公司襄阳市科技馆新馆工程部二。一三年十月一日一、施工准备1、生产准备1办理好各种施工手续；2组织设备、人员进场，搭建临时设施，建立平安警示牌与防火设施；3布设供水、供电及排水系统，安装好临时用水、用电设施；4根据塔吊效劳半径合理布置钢筋加工棚区域；5场地整平及砖渣铺垫。2、材料要求钢筋加工棚碎根底所需：1水泥：根据设计要求确定水泥品种、强度等级。2砂：中砂或粗砂，含泥量不大于5%。3石子：粒径为的碎石，含泥量不大于2%。4水：使用自来水或不含有害物质的干净水。3、施工机具电焊机、挖机、混凝土搅拌机等。二、钢筋车间现场布置根据塔吊效劳半径布置钢筋车间区域，1#塔吊区域钢筋车间：2#塔吊区域钢筋车间：钢筋车间平面布置图，钢筋加工棚根底平面图如下：JUhn底板砖渣铺垫,豆»至工二三二壬I?照信IOOiranXIOOmm原材料堆场VI/T/ / m =HD14m半成品堆场12m.钢筋加工区2m废料池，砖砌墙，内外侧抹灰钢筋加工区平面布置图12备注：基础尺寸为700X700X70Omm,采用C30混凝土浇筑，预埋300X300X12Inm钢板，钢板下部焊接直径20Inm钢筋，并塞焊4个M18螺栓固定立柱。钢筋加工棚基础平面图三、施工流程场地整平，回填土夯实测量定位、放样一砖渣铺设一钢筋加工区底板混凝土浇筑养护一根底预埋件留置一钢筋加工棚构造搭设一周边排水沟施工。四、钢筋加工棚施工工艺1、材料用量1 .柱间连接杆件50X15Omm方钢6件2m长;2 .立柱150X15Omm方钢6件4m长；3 .桁架主梁150X150mm方钢3件6m长;4 .桁架除主梁外均用50×150mm方钢参照标准图册；5 .立柱与桁架各焊接一片250×250XIOmm钢板,以M12螺栓连接6件;6 .根底预埋300×300×12mm钢板，钢板下部焊接直径20mm钢筋,并塞焊4个M18螺栓固定立柱6件；7 .顶铺厚压型钢板4件3m×6m;8 .上层楝条上设置20×20mm网孔钢板网4件3m×6m;9 .下层楝条上方铺设脚手板4件3m×6m;10 .下层椽条下挂厚压型钢板或塑料扣板吊顶4件C3m×6m;11檄条为50X5Omm方钢16件3m;12 .柱间穿插支撑为50X150方钢,采用150X250X1Omm耳板连接，M12螺栓固定8件o2、施工工艺钢筋加工棚按照中建三局施工现场平安防护标准化图册施工。1、工具式钢筋加工棚搭设尺寸为12000mm×6000mm,2、钢筋棚搭设在塔吊回转半径以内，设置双层硬质防护。3、遇大风应采取防风措施，设置缆风绳。4、加工车间地面用於硬化，浇筑15Cm厚C30殓5、钢筋加工棚根底尺寸为700X700×700mm,根底长边间距3m,宽边间距2m,底板硅浇筑时根底按尺寸预留；6、预埋件采用300X300X12mm钢板，钢板下部焊接直径20mm钢筋，并塞焊4个M18的螺栓固定立柱。7、加工车间顶部张挂平安警示标识与平安宣传用语的横幅，横幅宽度1m。8、在醒目处挂操作规程图牌，图牌的尺寸为：宽X高=20。OmmXIOOOmmo附：钢筋加工棚施工图。
