电缆桥架安装和桥架内电缆敷设安全技术交底.docx

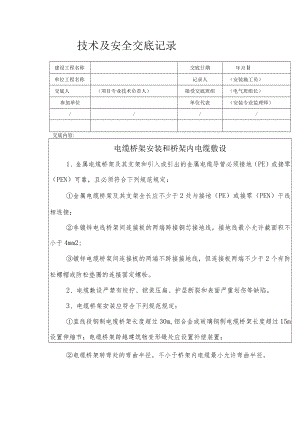

技术及安全交底记录建设工程名称交底日期年月Il单位工程名称记录人（安装施工员）交底人（项目专业技术负责人）接受交底班组（电气班组长）参加单位单位代表（安装专业监理师）/交底内容:电缆桥架安装和桥架内电缆敷设1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规范规定：金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；非镀锌电线桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2;镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。3、电缆桥架安装应符合下列规范规定：直线段钢制电缆桥架长度超过30m,铝合金或玻璃钢制电缆桥架长度超过15m设置伸缩节；电缆桥架跨越建筑物变形缝处应设置补偿装置；电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。当设计无要求时，电缆桥架水平安装的支架间距为L53叱垂直安装的支架间距不大于2m；桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，要有相互间绝缘的防电化腐蚀措施；敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓要适配，连接紧固，防松零件齐全。4、桥架内电缆敷设应符合下列施工规范规定：大于45。倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等要做密封处理；电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔510m处设固定点；敷设于垂直桥架内的电缆固定点间距，应不大于下列规范规定:全塑型电力电缆的固定点间距为IOOOmm;除全塑型外的电力电缆的固定点间距为1500mm；控制电缆的固定点间距为Iooomm。5、电缆的首端、未端和分支处应设标志牌。
