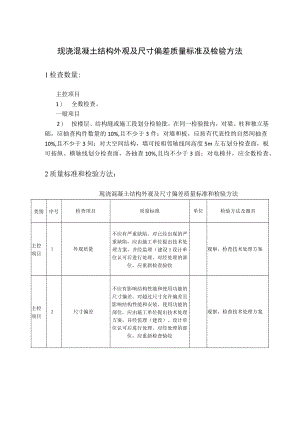

现浇混凝土结构外观及尺寸偏差质量标准及检验方法.docx

现浇混凝土结构外观及尺寸偏差质量标准及检验方法1检查数量:主控项目1） 全数检查。一般项目2） 按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%,且不少于3件；对墙和板，应按有代表性的自然间抽查10%,且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，各抽查10%,且均不少于3面；对电梯井，应全数检查。2质量标准和检验方法：现浇混凝土结构外观及尺寸偏差质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1外观质量不应有严重缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设1设计单位认可后进行处理。对经处理的部位，应重新检查验收观察，检查技术处理方案主控项目2尺寸偏差不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）、设计单位认可后进行处理。对经处理的部位，应重新检查验收观察，检查技术处理方案一般项目1外观质量不宜有一般缺陷。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收观察，检查技术处理方案2轴线位移独立基础10mm钢尺检查其他基础15墙、柱、梁8剪力墙53垂直度层高5m8mm经纬仪或吊线、钢尺检查>5m10经纬仪或吊线、钢尺检查全高不大于“4/1000，且不大于30mm经纬仪、钢尺检查4标偏差杯形基础杯底TOOmm水准仪或拉线、钢尺检查其他基础顶面±10层高±10全高±305截面尺寸偏差-5+8mm钢尺检查6表面平整度W8mm2m靠尺和楔形塞尺检查7电梯井井筒长,宽对定位中心线偏差O25mm钢尺检查8预留洞中心位移15mm钢尺检查9预留孔中心位移3mm钢尺检查10截面尺寸偏差O10mm钢尺检查11混凝土预埋件拆模后质量应符合本部分附录B的规定注：H4为全高。
