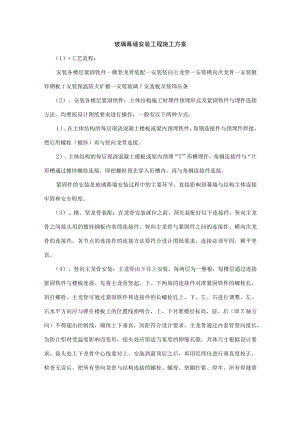

玻璃幕墙安装工程施工方案.docx

玻璃幕墙安装工程施工方案（1）工艺流程：安装各楼层紧固铁件一横竖龙骨装配一安装竖向主龙骨一安装横向次龙骨一安装镀锌钢板f安装保温防火矿棉一安装玻璃f安盖板及装饰压条（2）、安装各楼层紧固铁件：主体结构施工时埋件预埋形式及紧固铁件与埋件连接方法，均要按设计图纸要求进行操作，一般有以下两种方式：1）、在主体结构的每层现浇混凝土楼板或梁内预埋铁件，角钢连接件与预埋件焊接，然后用螺栓（镀锌）再与竖向龙骨连接。2）、主体结构的每层现浇混凝土楼板或架内预埋“T”形槽埋件，角钢连接件与“片形槽通过镀锌螺栓连接，即把螺栓预先穿入形槽内，再与角钢连接件连接。紧固件的安装是玻璃幕墙安装过程中的主要环节，直接影响到幕墙与结构主体连接牢固和安全程度。（3）、横、坚龙骨装配：在龙骨安装就位之前，预先装配好以下连接件：竖向主龙骨之间接头用的镀锌钢板内套筒连接件、竖向主龙骨与紧固件之间的连接件、横向次龙骨的连接件。各节点的连接件的连接方法要符合设计图纸要求，连接必须牢固，横平竖直。（4）、竖向主龙骨安装：主龙骨由下往上安装，每两层为一整根，每楼层通过连接紧固铁件与楼板连接。先将主龙骨竖起，上、下两端的连接件对准紧固铁件的螺栓孔，初打螺栓。主龙骨可通过紧固铁件和连接件的长螺栓孔上、下、左、右进行调整，左、右水平方向应与弹在楼板上的位置线相吻合，上、下对准楼层标高，前、后（即Z轴方向）不得超出控制线，确保上下垂直，间距符合设计要求。主龙骨通过内套管竖向接长，为防止铝材受温度影响而变形，接头处应留适当宽度的伸缩孔隙，具体尺寸根据设计要求，接头处上下龙骨中心线要对上。安装到最顶层之后，再用经纬仪进行垂直度校正、检查无误后，把所有竖向龙骨与结构连接的螺栓、螺母、垫圈拧紧、焊牢。所有焊缝重新加焊至设计要求，并将焊药皮砸掉，清理检查符合要求后，刷两道防锈漆。（5）、横向水平龙骨安装：安好竖向龙骨后，进行垂直度、水平度、间距等项检查，符合要求后，便可进行水平龙骨的安装。安装前，将水平龙骨两端头套上防水橡胶垫。用木支撑暂时将主龙骨撑开，接着装入横向水平龙骨，然后取掉木支撑后，两端橡胶垫被压缩，起到较好的防水效果。大致水平后初拧连接件螺栓，然后用水准仪抄平，将横向龙骨调平后，拧紧螺栓。安装过程中，要严格控制各横向水平龙骨之间的中心距离及上下垂直度,同时要核对玻璃尺寸能否镶嵌合适。（6）、安装楼层之间封闭镀锌钢板：由于幕墙挂在建筑外墙，各竖向龙骨之间的孔隙通向各楼层，为隔音、防火，应把矿棉防火保温层镶铺在镀锌钢板上，将各楼层之间封闭。为使钢板与龙骨之间接缝严密，先将橡胶密封条套在钢板四周后，将钢板插入吊顶龙骨内（或用胀管螺栓钉在混凝土底板上）。在钢板与龙骨的接缝处再粘贴沥青密封带，并应敷贴平整。最后在钢板上焊钢钉，要焊牢固，钉距及规格符合设计要求。（7）、安装保温防火矿棉：镀锌钢板安完之后，安装保温、防火矿棉。将矿棉保温层用胶粘剂粘在钢板上。用已焊好的钢钉及不锈钢片固定在保温层，矿棉应铺放平整，拼缝处不留缝隙。（8）、安装玻璃：单、双层玻璃均由上向下，并从一个方向起连续安装，预先将玻璃由外用电梯运至各楼层的指定地点，立式存放，并派专人看管。1）、将框内污物清理干净，在下框内塞垫橡胶定位块，垫块是支持玻璃的全部重量，要求具有符合设计要求的硬度与耐久性。2）、将内侧橡胶条嵌入框格槽内（注意型号），嵌胶条方法是先间隔分点嵌塞，然后再分边嵌塞。3）、抬运玻璃（大玻璃应用机械真空吸盘抬运），先将玻璃表面灰尘、污物擦拭干净。往框内安装时，注意正确判断内、外面，将玻璃安嵌在框槽内，嵌入深度四周要一致。4）、将两侧橡胶垫块塞于竖向框两侧，然后固定玻璃，嵌入外密封橡胶条（也可用密川角进行封缝处理），镶故要平整，密实。（9）、安盖板和装饰压条：1）、盖口条安装：玻璃外侧橡胶条（或密封膏）安装完之后，在玻璃与横框、水平框交接处均要进行盖口处理，室外一侧安装外扣板，室内一侧安装压条（均为铝合金材），其规格型式要根据幕墙设计要求。2）、幕墙与屋面女儿墙顶交接处，应有铝合金压顶板，并有防水构造措施,防止雨水沿幕墙与女儿墙之间的空隙流入。操作时依据幕墙设计图。（10）、擦洗玻璃：幕墙玻璃各组装件安装完之后，在竣工验收前，利用擦窗机（或其他吊具）将玻璃擦洗一遍，达到表面洁净、明亮。
