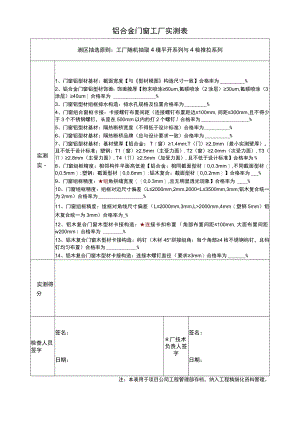

铝合金门窗工厂实测表.docx

铝合金门窗工厂实测表测区抽选原则：工厂随机抽取4槿平开系列与4检推拉系列实测实1、门窗铝型材基材：截面宽度【与型材模图构造尺寸一致】合格率为%2、铝合金门窗铝型材饰面：饰面膜厚【粉末喷涂60um,氟碳喷涂（2涂层）30um,氟碳喷涂（3涂层）40um合格率为%3、门窗铝型材组框排水构造：排水孔规格及位置合格率为%4、门窗组合窗框卡接：卡接螺钉布置间距（连接螺钉布置距边100mm,间距300mm,且不得少于3个不锈钢螺钉，长度在500mm以内的打2个螺钉）合格率为%5、门窗铝型材基材：隔热断桥宽度（不得低于设计标准）合格率为%6、门窗铝型材基材：隔热断桥品牌（应与设计要求一致）合格率为%7、门窗铝型材基材：基材壁厚【铝合金：T（窗）1.4mm;T（门）2.0mm（最小实测壁厚），且不低于设计标准；塑钢：T1（窗）2.5mm（主受力面）,T2（窗）2.0mm（次受力面）,T3（）2.8mm（主受力面）,T4（）2.5mm（加受力面）,且不低于设计标准】合格率为%8、门窗组框精度：相邻构件平面高低差【铝合金：相同截面型材0,0.3mm,不同截面型材0,0.5mm;塑钢：截面型材0,0.6mm;铝木复合：截面型材0,0.2mm】合格率为%9、门窗组框精度：组角拼缝宽度0,0.3mm,且无明显透光现象】合格率为%10、门窗组框精度：组框对边尺寸偏差（L2000mm,2mm,2000<L3500mm,3mm;铝木复合统一为2mm）合格率为%11、门窗组框精度：组框对角线尺寸偏差（L2000mm,3mm,L>2000mm,4mm（塑钢5mm）铝木复合统一为3mm）合格率为_%12、铝木复合门窗木型材卡接构造：连接卡扣布置（角部布置间距100mm,大面布置间距w200mm）合格率为%13、铝木复合门窗木型材卡接构造：码钉（木材45°拼接组角：每个角部4枚不锈钢码钉，且码钉均匀布置）合格率为%14、铝木复合门窗木型材卡接构造：连接木螺钉直径（要求3mm）合格率为%实测得分检查人员签字签名：日期：H厂技术负责人签字签名：日期：注：本表用于项目公司工程管理部存档，纳入工程精细化资料管理。
