微型桩支护预应力锚杆施工方案.docx

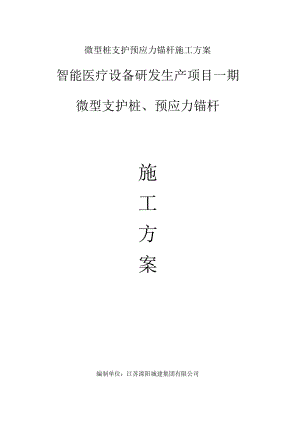

微型桩支护预应力锚杆施工方案智能医疗设备研发生产项目一期微型支护桩、预应力锚杆施工方案编制单位：江苏滦阳城建集团有限公司编制人：审核人：审批人：审批时间：2017年月目录第一一章编制说明及根据1第二章工程概况22.1 工程概况22.2 基坑岩土土层的构成及特征22.3 基坑周边环境关系32.4 设计施工图要求4第三章施工计划83.1 施工部署83.2 施工准备93.3 3要紧材料计划93.4 施工机械设备配备103.5 6工期保证措施1第四章施工工艺与技术34.1 施工工序34.2 各工序施工方案4第五章质量、安全保证措施225.1各工序质量保证措施225.2成品保护措施245.3安全保证措施255. 4应急预案295.5应急救援预案32第六章基坑监测346.1 监测目的346.2 监测内容346.3 监测布点方案356.4 监测方案366.5 监测频率、监测成果的计算与分析366.6 监测资料的整理与统计376.7 预警值376.8监测要求38第七章文明施工措施397.1 雨季施工防护措施397.2 文明施工措施397.3 雨季施工防护措施42第八章劳动力计划438.1施工组织架构43第九章雨季高温季节的施工措施459.1 雨季施工措施459.2 夏季施工措施47第一章编制说明及根据1.1 编制说明1#楼基坑内存在市政雨污水井，且管线无法移除至基坑外侧，支护设计单位根据2017年5月7日专家论证提出的意见将1#楼8轴基坑北侧土钉墙支护设计变更换为微型桩支护。为了保证基坑支护施工与基坑开挖顺利进行，根据住房与城乡建设部危险性较大的分部分项工程安全管理办法(质200987号文)的精神，针对该变更编制专项施工方案，以指导施工，做好安全技术措施。1.2 编制根据及执行的技术标准住房与城乡建设部危险性较大的分部分项工程安全管理办法(质200987号文)微型桩支护设计变更图中国有色金属工业西安勘察设计研究院建筑设计总平面图中国城市建设研究院建筑基坑支护技术规程(JGJI20-2012)深基坑支护技术规程GJG311混凝土结构工程施工质量验收规范(GB50204-2015)钢结构工程施工质量验收规范(GB50205-2001)建筑基坑工程监测技术规范(GB5042-2009)钢筋焊接及验收规程(JGJ18-2012)建筑工程施工质量验收统一标准(GB50208-2013)建筑施工安全检查标准(JGJ59-2011)施工现场临时用电安全技术规范JGJ46-2005建筑施工组织设计规范(GBT50502-2009)建筑桩基技术规范(JGJ94-2008)建筑机械使用安全技术规范JGJ33-2012建筑基坑工程监测技术规范GB50497-2009岩土锚杆喷射混凝土支护技术规范GB50086-2015第二章工程概况2.1 工程概况拟建项目场地位于西安市未央区尚林璐与草滩六路交汇处以西。拟建工程：1#、8#、9#、10#、12#为地上5F(12#6F)厂房、11#5F办公楼。主体框架结构，设地下一层整体地下室，本方案只单独针对1#楼l-E/l-n-8轴北侧基坑支护设计变更。现场自然地坪绝对标高经现场测量平均数为374.400m左右，相对标高为-0.95m0基础挖深约7.37.8m。基坑围护长约56m(具体施工以现场实际完成长度为准)。基坑支护结构安全等级：二级。2.2 基坑岩±±层的构成及特征根据岩土工程勘察报告，本基坑支护设计要紧涉及到下列土层：土层特征一览表层号名称时代成因层底深度(m)层底标高(m)厚度(m)描述耕植土0.30-0.50373.66-374.310.30-0.50以粘性土为主，质较松散。含植物根系，±粉土0.80-6.60367.78-373.500.30-6.10褐黄-灰黄色，坚硬硬塑，稍湿，偶见蜗牛壳碎片、植物根系，含云母、氧化铁，局部为粉质粘土。T中砂0,2.70-4.40369.91-371.581.00-2.80褐黄色，稍密，多呈圆形或者亚圆形，成份以长石、石英为主，级配不良。中砂9.50-10.50363.87-364.793.40-9.00褐黄色，中密，多呈圆形或者亚圆形，成份以长石、石英为主，局部含砾砂，级配不良。中粗砂0：15.00-16.80357.44-359.554.50-6.90灰黄色，密实，多呈圆形或者亚圆形，成份以长石、石英为主，局部含砾砂，级配不良。基坑开挖深度位于层中砂层O根据勘察报告勘察期间测得地下水稳固水位埋深8.80-9.50m,标高364.73m365.58m,属丰水期水位，地下水位年变化幅度12m,地下水类型属孔隙潜水。地下水对本次基坑支护无重大影响，不考虑基坑降水。2.3 3基坑周边环境关系1#楼建筑北侧为尚林璐，临近园区内围墙，同时有市政雨污水井，现场平面图如下:63m“150PVC基坑顶截水电排水300波纹管生活区排条管-左丁投入巾殴扑报入市嗨M 水1道 水管干-74m园区围墙1#楼注：V污水井井深5米，Y雨水井井深2.5米2.4设计施工图要求2.4.1支护结构根据基坑周边环境条件、场地使用、地质条件与基坑开挖深度，并综合考虑基坑的安全性、合理性及经济性。使用下列支护型式：直立开挖，使用灌注桩+锚杆的结构支护形式。基坑支护平面图、剖面图如下:8m开挖深度7.8支护桩长设计排水沟至坑底边距离坑底设计排水沟施工操作面轴线至垫层边距离rmG7367.1基坑支护剖面图2.4.2地下水操纵按照中国有色金属工业西安勘察设计研究院所提供的智能医疗设备研发生产项目工程地质勘察报告，地下水稳固水位埋深8.809.50m,标高364.73m365.58m,该部位基坑在开挖过程中受地下水的影响很小。本方案使用如下的地下水操纵措施：一、基坑内地下水使用排水沟结合集水坑进行明排。二、坡顶处砌筑截水沟，防止坑外雨水等流入基坑。抽出的地下水及雨水排入邻近市政管网。2.4.3土方开挖(1)基坑开挖之前应准确放线；做好挖土机械、运土车辆的通道布置、挖土顺序及堆土位置的安排，严禁将挖出的土堆置于基坑周边。(2)基坑开挖对该区段进行分层开挖，每层开挖深度不宜大于1.5m,先挖周边留出支护作业工作面，开挖到基底前应提早备料，快速施工，严禁长时间停滞。(3)合理安排施工作业顺序，使基坑暴露时间最短，土方开挖过程中如发生特殊情况应立即停止挖土，在查明原因与采取措施后方能继续施工。同时作好安全监测。(4)基坑坡顶周围设置防护栏，高度不低于1.50m,土方外运时应注意防止损坏排水沟、防护栏等设施。在基坑支护施工与运行期间，坡顶地面超载不许超过设计标准。第三章施工计划3.1 施工部署3.1.1 工程管理目标基坑支护及开挖工作的进行将给地基基础的施工提供一个良好的施工环境。同时基坑支护及开挖过程施工要满足安全与经济的要求，在不对周围市政道路、地下管线与自然环境产生明显影响情况下按照预定的工期完成施工。我们将严格依照贯标体系的要求，加强质量管理，同时严格按照网络工期目标，加快施工进度，确保工程质量、工期、进度与施工安全。1）质量目标：合格工程。2）工期目标：日历工期60天。3）进度目标：严格按照节点进度组织施工。4）安全目标：100%保证人身安全与工程安全。3.1.2 工程部署1）部署原则：施工部署本着合理有序安全经济的原则进行总体部署。针对基坑工程施工的风险性与不确定性首先要保证各个施工过程的安全性。关于基坑工程的复杂性，在工作部署中要考虑各个工序分段分片合理有序的进行。2）成立项目经理部，制定相应的规章制度，明确各部门职责，明确管理职能。3）组织工程相应的作业人员、技术人员学习、熟悉工程情况。4）制定施工进度计划，工程质量措施，安全技术措施。5）进行施工部署，确保各流程按照节点进度组织施工。3.2施工准备3.2.1 施工现场准备1）水、电到位，从现场提供的水源与电源处，按施工需要接入各操作点。2）搭设好办公及生活设施，为施工人员进场制造条件。3）搭设材料堆放场地。4）组织合格的原材料进场并按场地要求堆放。3.2.2技术准备D项目经理组织有关施工员、质安员与要紧工程施工人员进行技术资料与施工图纸的阅读，全面熟悉工程地质情况、工程特点与设计要求与有关的规范要求。做好各类工程技术交底，形成文字记录，并全面编制各分项的作业计划。2）准备好各类施工所需的记录表格，按公司质量管理体系，建设方、监理方的要求做好各道工序的质量记录并及时签证。3.3要紧材料计划施工材料的采购，按所需材料的部位施工之前至少提早1周进行，务必保证材料的供应连续，材料的进场需经监理与施工方共同检验与确认。表3.1是要紧材料计划表，该表可根据进度与现场实际情况进行调整。要紧材料计划表表3.1序号材料名称型号单位数量用途1水泥砂浆M25m3101支护桩222a工字钢Q235m14253混凝土C30in36冠梁430a型槽钢Q235m565水泥砂浆M20m315锚杆6钢筋18(HRB400)t37M32螺栓35#钢m30822a工字钢Q235m1209菱形钢板网40X40厚度1.5m2450桩面层防护10M18螺杆35#钢m12011200X200厚度3加钢垫板Q235块38012混凝土C2Om3m5013钢花管048X3钢管m3420桩间土钉14水泥砂浆M2OID31015钢筋018(HRB440)t2.5上钉固定筋3.4施工机械设备配备本项目使用动态信息化施工，机械设备根据场地条件、工期要求并结合工程桩施工实现动态调配，拟投入本项目的要紧机械设备见下表：要紧机械设备表表3.2序号设备名称型号单位数量用途1长螺旋桩机DB-CFG32台1支护桩2混凝土输送泵机90kW台13吊车25t台14混凝土喷射机APZ6T/100型转子式1喷射碎5锚索钻机120台1锚索6挖土机O.8m3台17电焊机BXI-50-7台28钢筋切割机台13.5施工总进度计划该基坑支护施工计划总工期60天（201
