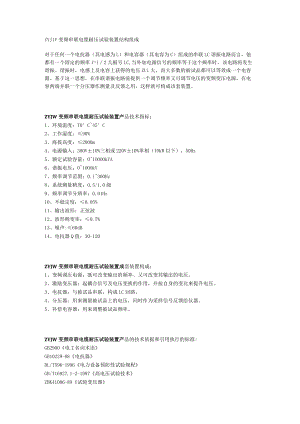

ZYJlV变频串联电缆耐压试验装置结构组成对于任何一个电抗器（其电感为L）和电容器（其电容为C）组成的串联LC谐振电路而言，他都有一个固定的频率f=l2几根号LC,当外加电源信号的频率等于这个频率时，该电路将发生谐振。谐振时，电感上及电容上获得的电压ZUi大，而大多数的被试品都可以等效成一个电容器。基于这一思想，在串联谐振电路前提供一个调节频率又可调节电压的变频变压电源，在电容两端并联一个分压器作测量及反馈之用，这样就可构成该套装置。ZYJW变频串联电缆耐压试验装置产品技术指标：1、环境温度：T0°C45°C2、工作湿度：90%3、海拔高度：2000m4、电源输入：380V±10%三相或220V±10%单相（IOkW以下），50Hz5、额定试验容量：0IOOOOkVA6、谐振电压：0IOOOkV7、频率调节范围：0.l300Hz8、系统测量精度：0.5/1.0级9、频率调节分辨率：0.01Hz10、不稳定度：0.05%11、输出波形：正弦波12、波形畸变率：0.5%13、噪声:60dB14、电抗器Q值：30-120ZYJW变频串联电缆耐压试验装置成套装置构成：1、变频调压电源：既可改变输出的频率、又可改变其输出的电压。2、激励变压器：起耦合信号及电压变换的作用，并按自身的变比来提升电压。3、电抗器：与被试品串联，构成LC回路。4、分压器：用来测量被试品上的电压，同时作为采样信号反馈给仪器。5、补偿电容器：用来调整被试品频率。ZYJW变频串联电缆耐压试验装置产品的技术依据和引用执行的标准:GB2900电工名词术语GB10229-88电抗器DL/T596-1996电力设备预防性试验规程GB/T16927.1-2-1997高电压试验技术ZBK41006-89试验变压器GB7328-87变压器和电抗器的声级测量IEC358（1990）耦合电容器和电容分压器IEC1000电磁兼容性GB4793-1984电子测量仪器安全要求GB/T2423.8-1995电工电子产品基本环境试验规程GB1094-1-GB1094.6-96外壳防护等级GB/T3859.1-1993半导体变流器基本要求的规定GB/T3859.2-1993半导体变流器应用导则尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪,红外线测温仪,介质损耗测试仪,高压试验变压器,真空滤油机,大电流发生器等等,您如果对我们的产品有兴趣，欢迎来电咨询。谢谢！
