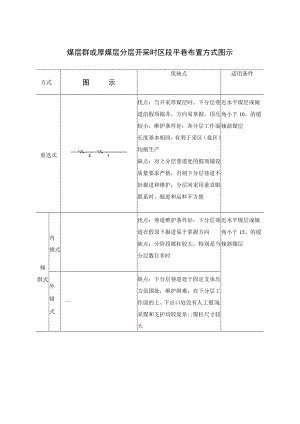

煤层群或厚煤层分层开采时区段平巷布置方式图示.docx

煤层群或厚煤层分层开采时区段平巷布置方式图示方式图示优缺点适用条件重迭式21优点：当开采厚煤层时，下分层巷道沿假顶掘井，方向易掌握，顶压较小，维护条件好；各分层工作面长度基本相同，有利于采区（盘区）均衡生产缺点：对上分层巷道处的假顶铺设质量要求严格，否则下分层巷道不好掘进和维护；分层间采用垂直眼联系时，掘进和运料不方便近水平煤层或倾角小于10。的缓倾斜煤层倾斜式内错式优点：巷道维护条件好；下分层巷道在假顶下掘进易于掌握方向缺点：分阶段煤柱较大，特别是当分层数目多时近水平煤层或倾角小于15。的缓倾斜煤层外错式一缺点：下分层巷道处于固定支承压力范围处，维护困难；在下分层工作面的上、下出口处没有人工假顶；采煤和支护均较复杂;煤柱尺寸较大水平式优点：各分层工作面长度基本保持不变;；避免污风下行；减少辅助运输环节，运输及行人方便缺点：运送煤炭的联络煤门或石门内需要铺设输送机，增加运输环节煤层倾角大于15°,由于无下行风，也适用于开采瓦斯大的煤层混合式水平1J倾斜煤炭可自溜，材料可水平运送布置方式较多，根据具体的地质条件，分阶段集中平巷的使用以及其他有关问题通盘考虑选取内错与外错煤炭可自溜，材料需要提升倾斜与重迭Sr图注1一区段运输平巷；2一区段回风平巷
