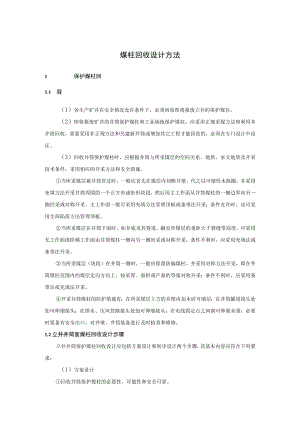

煤柱回收设计方法.docx

煤柱回收设计方法1 保护煤柱回1.1 屐（I）各生产矿井在安全情况允许条件下，必须回收即将报废立井的保护煤住。（2）即将报废矿井的井筒保护煤柱和工业场地保护煤柱，应采用正规采煤方法和利用本井筒回收，需要采用非正规方法和另建新井筒或增加其它工程才能回收的，必须在专门设计中论证。（3）回收井筒保护煤柱时，应根据井筒与所采煤层的空间关系、地质、水文地质及开采技术条件，采用相应的开采方法和安全措施。当所采煤层被井筒穿过时，一船应首先在煤层内切断井壁，代之以可缩性木跺圈，并采用充填方法开采井筒周围的一个正方形或矩形块段，然后用主工作面从井筒煤柱的一侧边界向另一侧回采或对称开采。主工作面一般可采用充填方法管理顶板或条带法开采；条件允许时，也可采用全部陷落方法管理顶板。当所采煤层在井筒下面时，如井底及其巷道、嗣室至煤层的垂距大于裂缝带高度，可采用长工作面或阶梯工作面由井筒煤柱一侧向另一侧回采或对称开采，条件不利时，应采用充填法或条带法开采。当所采煤层（块段）在井筒一侧时，一般应保留防偏煤柱，并采用对称方法开采，即在井筒煤柱范围内的煤层走向方向上，按采厚、面积或产量的等量对称开采；条件不利时，应采用条带法或充填法开采。开采井筒煤柱的防护措施有：在所采煤层上方的井壁内加木砖可缩层；在井筒罐道接头处加可伸缩接头；在排水、压风管路接头处加可伸缩接头；在电线固定点之间留可伸缩余量；必要时要备有安全出口；对井壁、井筒装备进行及时检查和维修。1.2立井井筒面煤柱回收设计步骤立井井筒保护煤柱回收设计应包括方案设计和初步设计两个步骤，其基本内容应符合下列要求：（1）方案设计回收井筒保护煤柱的必要性、可能性和安全可靠。回收井筒保护煤柱的各种技术方案。方案的技术、经济评价。方案的选择。（2）初步设计开采方法。应包括采煤方法和顶板管理方法、布置、开采顺序、推进方向、推进速度等。井筒、井筒装备、井筒保护煤柱范围内主要巷道、碉室及地面建（构）筑物所在地表的移动与变形值预计。建（构）筑物、井筒及其装备的加固保护和维修措施。应包括采前的加固保护措施、加固构件的设计说明书和施工图；开采期间及采后的维修措施，加固与维修材料和费用预算。经济效益分析与评价。各种观测站设计。13琳资料和ZDS图完成井筒保护煤柱回收设计必须具备如下技术资料和工程图。（1）技术资料地质及开采技术条件。煤层的层数、层间距、厚度、倾角、埋藏深度、压煤量，所采煤层与井筒的空间关系，所采煤层中及其上、下的巷道、碉室分布情况，岩性、断裂构造、岩层含水性、井筒保护煤柱外已开采情况。#筒及其装备概况。井深、井壁、井径、罐道、罐道梁、提升设备、井筒内管路、电缆、梯子间、井架（井塔）及井口房的技术特征、安装、布置方式、使用现状及必要的设计说明书。（2）工程图井上、下对照图。应包括地形和煤层底板等高线、地质构造、邻近工作面位置及建（构）筑物平面布置。质剖面图和钻孔柱状图。应标明地面标高，建（构）筑物位置、煤层的层数、厚度、层间距、埋藏深度、倾角和地质构造等。建（构）筑物的施工图（或竣工图）。应包括平面图、立面图、剖面图，主要承重构件（梁、柱、屋架、楼板、基础等）的支座联接方式，断面尺寸和配筋，管线接头构造及重要设备基础等。筒剖面图。应包括井壁结构、围岩性质及含水层分布等。通过井筒及工业场地的地质剖面图。井筒横断面图及井筒装备布置图。13变形观测回收井筒保护煤柱时，应在地面、巷道内进行观测工作。（1）地表及建筑物的移动与变形观测。（2）井筒保护煤柱范围内的各种巷道移动与变形观测。（3）井筒及其装备的移动与变形观测。应包括井筒的水平位移和垂直变形，井壁应力和变形，罐道水平间距和垂直变形，罐道梁变形，管道垂直变形等。（4）各种构筑物、重要设备及其基础的移动与变形观测。应包括井架偏斜、天轮中心线水平移动、绞车与电动机大轴及基础的移动与变形观测。2斜井井筒保护煤柱回（1）各生产矿井在安全情况允许条件厂，必须回收即将报废斜井的保护煤柱。（2）回收斜井保护煤柱时，应根据斜井井筒与所采煤层的空间关系，地质及开采技术条件，采用相应的开采方法和安全措施并提高回收率。当斜井井筒位于煤层底板岩层内时，可参照跨巷回采经验进行回收。当斜井井筒位于煤层内时，应采用自下而上逐段回采、逐段报废井筒的方法回收。当斜井井筒位于煤层群的上部煤层内或顶板岩层内时，离井筒的垂距小于导水裂缝带高度的煤层，可采用条带法或充填法回收；离井筒的垂距大于导水裂缝带高度的煤层，可采用全部垮落法回收。当斜井穿过煤层或为反余斗井时，位于斜井上方的煤层，可参照跨巷回采经验回收；位于斜井下方的煤层，可参照本条第3款规定执行。回收余I井保护煤柱时，应在地面和井筒内进行观测工作。3平洞、石门、大巷及上、下山煤柱回收设计（1）各生产矿井在安全情况允许条件下，必须回收即将报废的乎嗣、石门、大巷及上、下山保护煤柱和护巷煤柱。（2）回收平嗣、石门、大巷及上、下山煤柱时，应根据其所在位置，实行跨采（巷道在煤层下面）或巷下采煤，一般采用由远而近、逐段回收、逐段报废的方法。
