火力发电厂凝汽器常用管材牌号特性和主要应用范围.docx

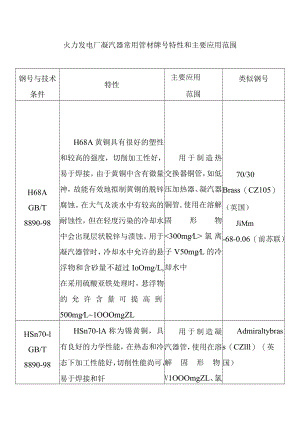

火力发电厂凝汽器常用管材牌号特性和主要应用范围钢号与技术条件特性主要应用范围类似钢号H68AGB/T8890-98H68A黄铜具有很好的塑性和较高的强度，切削加工性好，易于焊接。由于黄铜中含有微量神，故能有效地拟制黄铜的脱锌腐蚀。在大气及淡水中有较高的耐蚀性，但在轻度污染的冷却水中会出现层状脱锌与溃蚀。用于凝汽器管时，冷却水中允许的悬浮物和含砂量不超过IoOmg/L,在采用硫酸亚铁处理时，悬浮物的允许含量可提高到500mgL1OOOmgZL用于制造热交换器铜管，如低压加热器、凝汽器铜管,使用在溶解固形物<300mgL>氯离子V50mgL的冷却水中70/30Brass（CZ105）（英国）JiMm-68-0.06（前苏联）HSn70-lGB/T8890-98HSn70-lA称为锡黄铜，具有良好的力学性能，在热态和冷态下加工性能好，切削性能尚可，易于焊接和钎用于制造凝汽器管，使用在溶解固形物V1OOOmgZL、氯Admiraltybrass（CZlll）（英国）焊。在大气和淡水中有较高离子VCuZn28Sn（SOM的耐腐蚀性，但在管子表面150mgL的冷S71）有沉积物或碳膜时易发生点却水中（德国）蚀。由于锡黄铜中含有微量JIMIH碑，故有一定的抗脱锌能力，-70-1-0.06用于凝汽器管时，冷却水中（前苏联）允许的悬浮物和含砂量不超BSTF（日本）过300mgL,在采用硫酸亚铁处理时，悬浮物含量可提CuZn29Snl（法高至（j500mgL1000mgL国）Alloy433（美国）HAI77-2GB/T8890-98HAI77-2A称铝黄铜。由于加入少量被，使其具有高的强度、硬度和良好的塑性。可在热态及冷态卜进行压力加工。又由于铝黄铜中含有微量碑和睇，故对海水及盐水有良好的耐蚀性。HAI77-2A管耐砂蚀性能差，用于凝汽器管时，冷却水中用于制造凝汽器管,使用在溶解固形物1500mgL或海水的冷却水中。冷却水中允许的悬浮物和含砂量不超过50mgLAluminumbrass（CZ110）（英国）CuZn20Al（SOMS76）（德国）JIMIH-77-20.06允许的悬浮物和含砂量不超（前苏联）过50mgL,在悬浮物及含砂量较高的海水或淡水中，会使冷却水入口处管端产生严重的冲刷和腐蚀，腐蚀表面呈金黄色，腐蚀坑呈马蹄形，并有方向性。采用硫酸亚铁成膜处理，能有效地减缓管子的冲击腐蚀。当管子表面附有有害膜时，往往会在短期内出现腐蚀；当管子安装不当或有振动时，易在淡水中发生应力腐蚀和腐蚀疲劳损坏。在污染的淡水中也不耐腐蚀，因此，一般不推荐在淡水中使用，也不宜在浓淡交变的冷却水中应用BSTF2（日本）BSTF3（日本）BSTF4（日本）Alloy687（美国）CuZn22A12（法国）BFe30-l-l（B3O）GB8890-98BFe30-ll(B30)称结构铜银白铜，具有高的力学性能，耐砂蚀和耐氨蚀性能良好，并具有耐热性和耐寒性，在热态和冷态卜压力加工性良好。这种管子在污染的冷却用于制造凝汽器管，使用在悬浮物和含砂量较高、流速较高且含氧充足的海水冷却水CNlO7（英国）CUNi30Fe（德国）MH-70-30（前苏联）水中会发生点蚀或孔蚀中。冷却水中允许的悬浮物和含砂量可达500mgL1OOOmgZL,短期可大于IOOOmgZLCNTF3（日本）Allog715（美国）CuNi30MnlFe（法国）TAKTA2、TA3均为工业纯钛，它们具有较高的力TAl学性能、优良的冲压性能，用于制造凝TA2并可进行各种形式的焊接，汽器管子，可在TA3焊接接头强度可达基体金属受污染的海水、GB/T强度的90%,且切削加工性悬浮物含量高3620.1-200能良好。钛管对氯化物、硫的水中，及在较7化物和氨具有较高的耐蚀性高的流速下使GB/T能。钛在海水中的耐蚀性比用362595铝合金、不锈钢、银基合金还高。钛耐水冲击性能也较强06Crl9NilCLNi奥氏体不锈钢。两种钢适用于冷却水S30400,3040的格含量相同，中CrV（ASTM）GB/T022Crl9Nil0的银含量上限200mgLSUS304（JIS）20878略高于06Crl9Nil0,主要差异022Crl9Nil0的碳含量低于06Crl9Nil0,故022Crl9Nil0的抗腐蚀性稍高于06Crl9Nil0oX5CrNil8-10(ISO)X5CrNiI8-10(欧洲)022Crl9Ni10GB/T20878S30403,304L(ASTM)SUS304L(JIS)X2CrNil9-ll(ISO)X2CrNiI911(欧洲)06Crl8NilITiGB/T20878含钛的Cr-Ni奥氏体不锈钢。碳含量0.08%,添加钛可在钢中形成Tie减少CnCg的量，有助于提高钢的抗晶间腐蚀能力和韧性，改善焊接性能。S32100,321(ASTM)SUS321(JIS)X6CrNiTil8-10(ISO)X6CrNiTil8-10(欧洲)06Crl7Nil2Mo2GB/T20878含铝的Cr-Ni奥氏体不锈钢。Mo可增强不锈钢的钝化作用和耐蚀性，阻止点腐蚀倾向。在18-8不锈钢中加适用于冷却水中Cl<1000mgLS31600,316(ASTM)SUS316(JIS)X5CrNiMol7-12入L550%的Mo,可提高在各种有机酸（如蚁酸、醋酸、草酸等以及氧化氢、硫酸盐、酸性染料、漂白粉等）中的耐蚀性。由于M。是形成铁素体元素，为了得到奥氏体组织，要相应的增加Ni含量，一般要增至12%以上。-2(ISO)X5CrNiMol7-12-2(欧洲)022Crl7Ni12Mo2GB/T20878S31603,316L(ASTM)SUS316L(JIS)X2CrNiMol7-12-2(ISO)X2CrNiMol7-12-2(欧洲)06Crl9Nil3Mo3GB/T20878当冷却水中Cl-<2000mgL时，可用于再生水；当冷却水中CI-<5000mgL时，适用于无污染的咸水。S31700,317(ASTM)SUS317(JIS)022Crl9Ni13Mo3GB/T20878S31703,317(ASTM)SUS317L(JIS)X2CrNiMol9-14-4(ISO)
