消防泵组电气控制柜操作步骤.docx

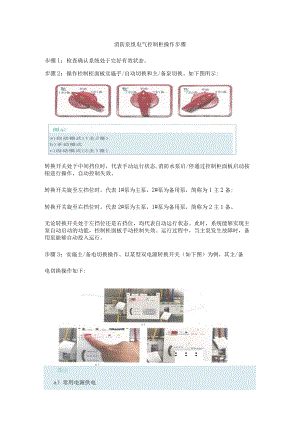

消防泵组电气控制柜操作步骤步骤1：检查确认系统处于完好有效状态。步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。如下图所示:转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作，自动控制失效。转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备;转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。无论转换开关处于左挡位还是右挡位，均代表自动运行状态。此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。运行过程中，当主泵发生故障时，备用泵能够自动投入运行。步骤3：实施主/备电切换操作。以某型双电源转换开关（如下图）为例，其主/备电切换操作如下:：-图示a）常用电源供电b）切换运行模式C）备用电源供电1运行模式切换按钮2-旋转手柄1 .检查确认当前为常用电源供电状态（N合R分），N电源（常用电源）指示灯点亮。2 .将运行模式切换按钮1置于手动模式。3 .旋转手柄2至备用电源供电状态（N分R合），观察N电源指示灯熄灭，R电源（备用电源）指示灯点亮。4 .旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。L检查确认双电源转换开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。2.确认控制柜处于自动运行模式，对自动喷淋系统，采用末端试水装置处放水等方式使压力开关动作。主泵启动并运转平稳后模拟主泵故障（切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。步骤5：实施手动启动、停止消防水泵操作。1 .确认控制柜处于手动运行模式。2 .按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。3 .按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。4 .控制柜恢复自动运行模式。步骤6：记录检查测试情况。
