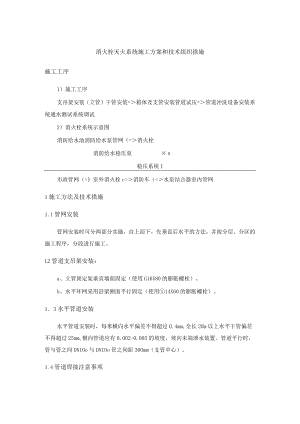

消火栓灭火系统施工方案和技术组织措施施工工序1）施工工序支吊架安装（立管）干管安装=箱体及支管安装管道试压=管道冲洗设备安装系统通水测试系统调试2）消火栓系统示意图消防给水池消防给水泵管网（=消火栓消防给水稳压泵×稳压系统I市政管网（=室外消火栓c=消防车（=水泵结合器室内管网1施工方法及技术措施1.1管网安装管网安装时可分两部分实施，自上而下，先垂直后水平的方法，并按分层、分区的施工程序，分段进行施工。L2管道支吊架安装：a、立管固定架垂直墙面固定（使用G16X80的膨胀螺栓）。b、水平环网采用沿梁侧面平行固定（使用14X60的膨胀螺栓）。1. 3水平管道安装水平管道安装时，每米横向水平偏差不得超过0.4mm,全长20m以上水平干管偏差不得超过25mm,横向管道应有0.002-0.005的坡度，坡向未端泄水装置。管道平行时，管与管之间DNIOo与DNIOo管之间距30Omm（支管中心）。1.4管道焊接注意事项管道采用焊接时，当管壁壁厚24m时，管口处应打V型坡口，焊口处焊缝高度为2un,焊缝宽度应盖过每边坡口为2rnio1.5切管机使用采用切管机断管时，需将断口缩径处用扩口器或铿刀处理后，方可组装其它管件。L6外露接口处理措施接口处外露填料处理干净，并作防腐处理。1.7管道试压管道试压采用分层分段进行，在管网的最高点装设自动排气装置，高低点各设压力表一块。试验压力应按设计要求执行，如设计无要求，应按现行的设计及施工验收规范执行。打压时，打压泵设在系统的最低处，在楼的最高处设自动排气阀2个，可实施管道试压。1.8管道冲洗在分层进行管道试压后再进行管道冲洗（两次）。冲洗水排至卫生间。冲洗时，须对各管道各接口处进行轻轻震打，清除杂物，达到出水水质与进水水质相同。系统试压及冲洗介质采用生活用水，管道冲洗要求如下：管道冲洗流速U23mso1.9设备安装按设计要求选用消火栓，必须注明规格、型号；所有消火栓栓口均应离楼板面IIoO毫米高度。出水压力超出O.5MPa的消火栓必须为减压稳压式消火栓类型,并应为当地消防部门批准型号。消火栓阀为单出口型内扣式接口的球型截止阀式龙头，栓口直径应为65毫米，能承受不小于IMPa的工作压力。消火栓须按有关图纸所示进行安装，每个消火栓应配备一条长25米、直径65毫米消防水带以及一支喷嘴口径为19毫米的铜制水枪。室内消火栓的出水压力不可少于O.25Mpa,亦不可大于0.5MPa.静水压不能大于0.8MPa.消火栓阀的开启方向须为反时针式，并应有明显的开关指示。所有配备于每个消火栓箱内的水带、水枪和灭火器等应用独立的挂钩装设于箱壁上。规范规定：室内消火栓栓口处的静水压力不超过80米水柱；消火栓栓口处的出水压力超过50米水柱时，应设减压设施，如减压孔板等。但通过减压后的消火栓处的水压力一般不低于25米水柱。室外消火栓：应为消防部门认可、能与本地消防车配套使用的标准产品。采用防锈性能好、阀杆螺纹与水不接触，能防止腐蚀与阀体冻结的地下式梭式室外消火栓。公称压力1.6MPa,进/出水口径DNlO0。水泵：水泵安装应包括水封连接、充水塞子、和所需的材料包括安装底座用的螺栓、防震器.等；水泵和电动机应安装在同一钢材底座上，主轴须有安全罩保护；所有水泵组包括电动机及驱动轴应附原厂的保证书及调试报告书。
