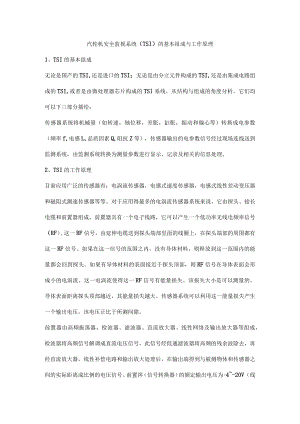

汽轮机安全监视系统（TSI）的基本组成与工作原理.docx

汽轮机安全监视系统（TSI）的基本组成与工作原理1、TSI的基本组成无论是国产的TSI,还是进口的TSI；无论是由分立元件构成的TSI,还是由集成电路组成的TSI,或者是由微处理器芯片构成的TSl系统，从结构与组成的角度分析，它们均可以下三部分描绘：传感器系统将机械量（如转速，轴位移，差胀，缸胀，振动和偏心等）转换成电参数（频率f,电感L,品质因素Q,阻抗Z等），传感器输出的电参数信号经过现场连线送到监测系统，由监测系统转换为测量参数进行显示、记录及相关的信息处理。2、TSI的工作原理目前应用广泛的传感器有：电涡流传感器，电感式速度传感器，电感式线性差动变压器和磁阻式测速传感器等等。对于应用得最多的电涡流传感器系统来说，它由探头、接长电缆和前置器组成。前置器具有一个电子线路，它可以产生一个低功率无线电频率信号（RF）,这一RF信号，由延伸电缆送到探头端部里面的线圈上，在探头端部的周围都有这一RF信号。如果在这一信号的范围之内，没有导体材料，则释放到这一范围内的能量都会回到探头。如果有导体材料的表面接近于探头顶部，则RF信号在导体表面会形成小的电涡流。这一电涡流使得这一RF信号有能量损失。该损失大小是可以测量的。导体表面距离探头顶部越近，其能量损失越大。传感器系统可以利用这一能量损失产生一个输出电压，该电压正比于所测间隙。前置器由高频振荡器、检波器、滤波器、直流放大器、线性网络及输出放大器等组成，检波器将高频信号解调成直流电压信号，此信号经低通滤波器将高频的残余波除去，再经直流放大器，线性补偿电路和输出放大处理后，在输出端得到与被测物体和传感器之间的实际距离成比例的电压信号。前置涔（信号转换器）的额定输出电压为-4-20V（线性区）。监测系统又称为框架，一个框架由三部分组成：电源、系统监测器和监测表。电源为装在框架内的监测表及相应的传感器提供规定的电源，电源总被放在框架的第一位置；系统检测器检验供电水平以确保系统正常运行，同时，它还具有控制系统“0K”的功能。“0K”（正常工作）表明系统的传感器及现场接线是在规定的水平上进行。系统检测器也控制报警点的设置和系统复位。系统检测器总被放在框架的第二位置；监测表不仅可以显示传感器系统是否正常运行，还可以指示传感器的测量值，并在越限时报警。
