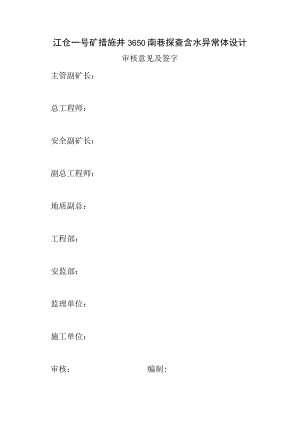

江仓一号矿措施井3650南巷探查含水异常体设计审核意见及签字主管副矿长：总工程师：安全副矿长：副总工程师：地质副总：工程部：安监部：监理单位：施工单位：审核：编制:期：2012年2月11日江仓一号矿措施井3650南巷探查含水异常体设计一、探水目的目前措施井3650皮带石门在掘进，其中3650南巷在掘进过程中发现有岩壁挂红现象，结合本井田曾经有小煤矿开采的历史，其采掘范围不清，为确保安全生产，提前查明前方地质及水文地质条件，公司委托河北省煤炭研究院对主井前方进行了瞬变电磁勘探，经过勘探发现并确定了含水异常区的范围，根据含水异常体的位置，要求南巷在目前位置在掘进50米或见15号煤层掘进不超过10米位置停止掘进，对含水异常体进行打钻探查和治理，消除安全隐患。二、探水地区地质、水文地质情况一井田的构造形态是江仓矿区向斜的东延封闭部分，向斜轴靠近北翼，北翼煤系地层之倾角较陡（70°85°）,轴部倾角较缓（20°30°）,南翼倾角为（40°60°）左右，其煤层产状沿走向，倾角都有较明显的变化。根据矿井初步设计，江仓一井田不存在小煤矿开采，通过调查了解到，原江仓煤矿在一井田正式开采十多年，主要生产年限为1969年至1980年10月，正式生产约11年，斜井，分为东、西两翼开采，主要开采20号煤层，在16号煤层布置有巷道，但没有进行回采。具体范围及深度不祥。露天矿分南北翼开采，其中南翼露天矿在生产过程中东、西两个露天坑分析有小煤矿巷道，巷道内充满积水。南翼露天西坑分析开采深度最低标高约为+3658米，现露天西坑有大量积水，并且有稳定的水源补充，元月份观测水位标高为3680.291米，积水通过岩石裂缝对各含水层进行补给，现主系统各井筒淋水随着巷道的延伸有所增加、措施井3650南巷正在掘进，位置为交叉点向南57米，层位位于13号煤层底板，向20号煤层方向穿层掘进，根据物探确定了含水异常体的情况，结合江仓矿露天矿开采后遗留的露天坑存在大量积水和曾经的小煤矿采掘情况不清的实际情况，确定在目前位置进行探放水和注浆工作。三、探防水钻孔布置和钻孔设计探放水钻孔施工位置：南巷在目前在掘进50米或见15号煤层掘进不超过10米位置停止掘进。各钻孔首先钻至确定的含水异常区中部位置进行放水，水量较小时钻进至含水异常区外部边缘，初步设计7组钻孔，每组3至5个钻孔，每组钻孔首先施工中间钻孔，根据钻孔出水情况适当增减钻孔数量。钻孔结构及孔口管耐压要求：钻孔开孔18mm,钻进Ilm后下89mm孔口管Iom,水泥浆凝固72小时后扫孔至原孔深进行孔口管注水耐压试验，要求试压力部小于1.0Mpa,稳定30min施工场地巷道底帮不漏水位合格，以下变径65mm钻孔，探水任务完成后根据情况进行注浆加固和封口。钻孔孔口管固定合格后，钻进前必须按好放水水门压力表。附表：钻孔参数一览表钻孔编号方位角度钻孔管径套管长度预计孔深备注第一组174°184°194°65°开孔108mm钻进65mm>10mm160m3个钻孔第二组174°184°19455°开孔108mm钻进65mm>10mm150m3个钻孔第三组174°184°19446°开孔108rm钻进65mm>10mm140m3个钻孔第四组174°179°184°189°19437°开孔108mm钻进65mm>10mm138m5个钻孔第五组174°189°184°189°194°30°开孔108mm钻进65mm>10mm128m5个钻孔四、安全技术措施探水施工严格执行煤矿防治水规程和煤矿安全规程的规定，加强对施工人员的安全培训，并做好以下工作。1、加强钻孔附近的巷道支护，背好帮顶。并在迎头打好坚固的立柱。钻机施工时地锚或点柱固定牢固可靠。清理巷道，清挖好水仓，必须配备与探放水量相适应的排水设备，根据排水能力控制放水流量。依据设计，确定主要探水孔位置时，应由施工单位测量人员进行标定。钻孔施工单位要严格要求按设计的方向、倾角进行开孔O.5m后要核对钻孔的方位、角度是否标准，若偏差超过1°,必须重新开孔。施工单位技术人员必须到现场，确定钻孔方位，倾角和钻孔布置数目以及钻进的深度，做好施工记录。2、在打钻地点或附近安设专用电话，并保证时常畅通。3、预先固结套管，其固定要保证质量，耐压试验压力稳定时间要达到设计要求，钻孔孔口管固定合格后要按好水门，否则不得钻进。4、钻进时发现煤岩松软、片帮、来压或钻眼中水压、水量突然增大、顶钻异常时，必须立即停止钻进，但不得拔出钻杆。要立即汇报，并派人监测水情。如果发现情况危急时，必须立即撤出所有受水威胁地区的所有人员，然后采取措施进行处理。5、钻孔放水前，必须设专人监测钻孔出水情况，测定水量、水压，做好记录。若水量突然变化，必须及时处理，并立即报告矿调度室。6、施工人员在钻机的运输、接电、操作中要按规程正规操作，并做好自主保安和互助保安，避免发生被机器设设备挤伤、缠伤碰伤等事故。7、施工人员要现场交接班，并做好钻探与放水期间钻孔水压、水量观测记录工作。8、施工人员避灾路线：工作地点TT地面规定撤人的避灾路线等安全措施，要使施工人员熟知。9、施工单位在施工前要编制具体的施工安全措施并报筹建和监理单位备案。+3650探水钻孔布置图（共计五组，每组间排距0.2米，每排孔间距0.3米）
