气动隔膜泵选型参数与工作原理.docx

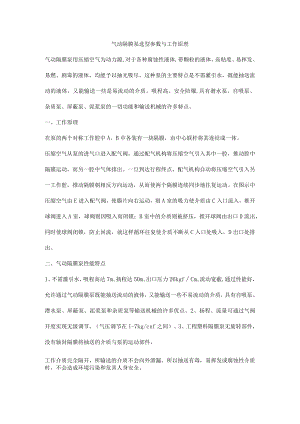

气动隔膜泵选型参数与工作原理气动隔膜泵用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质。吸程高、安全防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。一、工作原理在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由E进入配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀进入A室，球阀则因吸入而闭锁；B室中的介质则被挤压，推开球阀由出口D流出，同时使球阀闭锁，防止回流，就这样循环往复使介质不断从C入口处吸入，D出口处排出。二、气动隔膜泵性能特点1、不需灌引水，吸程高达7m,扬程达50m,出口压力26kgfCm,流动宽蔽,通过性能好，允许通过气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。2、扬程、流量可通过气阀开度实现无级调节。（气压调节在l-7kg/cnf之间）。3、工程塑料隔膜泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。4、不必用电，在易燃、易爆场所使用安全可靠。5、可以浸没在介质中工作。6、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷,泵便会自动停机,具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。7、结构简单、易损件少，隔膜泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。8、气动隔膜泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。9、气动隔膜泵耐腐蚀性强，适用于各种化学介质。产品重量轻，便于移动安装。
