梁梁连接计算书.docx

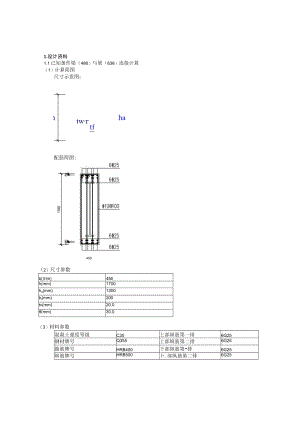

1.设计资料1.1已知条件梁（488）与梁（638）连接计算（1）计算简图尺寸示意图：twrhatf配筋简图:450（2）尺寸参数b(m)450h(mm)1700ha(mm)1300bl(mm)200tv(mm)20.0tf(mm)30.0（3）材料参数混凝土强度等级C35上部纵筋第一排6G25钢材牌号Q355上部纵筋第二排6G25箍筋牌号HRB400下部纵筋第排6G25纵筋牌号HRB500卜.部纵筋第二排6G25箍筋DlOeiOO(4)si(mm)125Ic(mm)50(4)荷载及其它参数梁类型框架梁抗震等级二级抗震裂缝验算M(kN.m)-7600.00组合水平地震力裂缝限值()0.20Vb(kN)1700.00箍筋加密区M11(kN.m)-1000.00Yo1.2计算内容(D含钢率验算(2)型钢的宽厚比验算(3)正截面受弯承载力验算(4)斜截面受剪承载力验算(5)裂缝验算(6)构造验算2计算过程及计算结果2.1 含钢率型钢腹板高：hw=ha-2tf=1300.0-30.0×2=1240.00mm型钢全截面面积：2Aa=2×tf×bf+hw×tw=2×30.0×200.0+1240.0×20.0=36800.00mm含钢率=AaAc=36800.00765000.00=4.8%2.2 型钢的宽厚比验算(组合结构规范5.1.2)bftf=(bf-tw)2t=(200-20)230=3.0<19.0,满足hMtw=124020=62.0<91.0,满足型钢钢板厚度26mm,满足2.3 型钢混凝土梁正截面受弯承载力验算2.3.1 纵筋构造要求(1)梁截面的有效高度ho纵向受拉钢筋合力至截面近边的距离：dd2D=S,÷+=125.0+12.5+12.5=150.00mmC122d1a2dca-=c+2A1+A2=137.50rnm25.02945.243×150.000=50.0+22945.243+2945.243Al为第一排受拉钢筋面积A2为第二排受拉钢筋面积dl、d2分别为拉区纵筋1和拉区纵筋2的钢筋直径型钢翼缘重心至截面近边缘矩离:aa=0.5(h-hw-tf)=0.5×(1700-1240-30.0)=215.00mm型钢受拉翼缘和纵向受拉钢筋合力点至截面近边缘矩离：fyAsas+faAafaa435.0×5890.5×137.5+295.0×6000.0×215.0avt=169.16nunfA$+九Aaf435.0×5890.5+295.0×6000.0截面有效高度：=-asi=1700.00169.16=1530.84mm(2)受拉钢筋配筋率:Ps=As(b×h0)=5890.486(450×1530.84)=0.855%X).3%,满足2.3.2受弯承载力验算按组合结构规范5.2.3条：(1)型钢腹板上端至上边缘距离比0.5(-Avv)o.5×(1700.0-1240.0)(2)型钢腹板下端至上边缘距离比0.5(÷v)0.5×(1700.0+1240.0),½=0.9602o1530.84(3)截面受压区高度计算('1+,'2Vuhfa+5+faAaffyAsf(iAafX=“fcb+2.51wfa_(0.150+0.960)×20×1530.84×295+435X5890.49+295X6000-435X5890.49-295X60001.00X16.7×450+2.5×20.00X295.00=450.48mmC10.80=0.497fy+fa435.0+295.01 +2×0.003Es2X0.003×200000.0x=450.48mmbho=761.45mm,满足=X=0.2940(4)截面受弯承载力验算1.25 x=563.10mm>Iho=O.15OX1530.84=230.00mm,3商足1.26 x=563.10mm<B2ho=96O×1530.84=1470.00mm,满足Maw-2(.*1+J2)-(,'1+,'2)+2.5；-(1.25,)-tvh0OX(O1502+09602)(0150+0.960)+2.5×0.294-(1.25×0.294)2×20.0×1530.842×295.0=(-522.558)×106N.mm=(-522.558)kN.m450.481530.837-2lM=if*fehx(0-2)+v(h0-aS)+faAaj(hQ-a)+Maw+435.0 × 5890.486 ×( 1530.8 - 137.500 ) + 295.0 X 6000=×1.00×16.7×450×450.48×0.75=13062.191×106N.mm=13062.191kN.m/=7600.000kN.m<M=13062.191kN.m截面受弯承载力验算满足注：承载力抗震调整系数根据组合结构规范表4.3.3,YRE=O.75。根据组合结构设规范JGJI38-2016中的第5.2.1条，用理正工具箱计算钢梁承担的弯矩值为522.558KN.Me对此弯矩放大考虑梁梁连接节点弯矩值。主次梁连接固接第一种:腹板伸入采用钢截面：WH1400X200X20X30采用钢截面：WH1300X200X20X30次梁钢号:Q355梁翼缘塑性截面模量/全截面塑性截面模量：0.498<=0.7算法：翼缘和腹板共同承担弯矩，腹板还承担剪力次梁翼缘与主梁翼缘对接焊缝验算：焊缝强度设计值Fcw=295.00Nmm2次梁翼缘与主梁翼缘的对接焊缝最大应力158.44Nun2<=Few,设计满足腹板螺栓连接验算结果：螺栓验算采用的组合号：1采用精确设计法设计，腹板连接考虑弯矩对应的内力：M=792.71kN*m;N=0.00kN;V=500.00kN采用109级摩擦型高强螺栓连接螺栓直径D=20mm高强度螺栓连接处构件接触面处理方式：喷硬质石英砂或铸钢棱角砂接触面抗滑移系数u=0.45高强螺栓预拉力P=155.00kN螺栓单面抗剪承载力设计值Nvb=62.77kN螺栓承受的最大剪力Ns=58.59kN<Nvb,设计满足主梁腹板侧螺栓验算：腹板螺栓排列（平行于梁轴线的称为“行”）:行数：17,螺栓的行间距：66mm,螺栓的行边距：57mm列数：4,螺栓的列间距：70mm,螺栓列列边距：40mm连接件验算：连接板尺寸：BXHXT=95X1240x22构件抗拉强度设计值：f=295.00Nmm2抗剪强度设计值：fv=170.00Nmm2连接角焊缝强度FfW=200.00Nmm2连接件净截面最大正应力：223.37Nmm2<f=295.00Nmm2,设计满足连接件净截面平均剪应力：28.55Nmm2<Fv=170.00Nm2,设计满足次梁端部连接验算：次梁净截面正应力计算采用的组合号：1采用精确设计法设计，腹板连接考虑弯矩对应的内力组合（分配后）：M=792.71kN*m;N=O.OOkN构件抗拉强度设计值：f=295.00Nmm2抗剪强度设计值：fv=170.00Nmm2次梁腹板净截面最大正应力：245.71Nmm2<=f,设计满足次梁腹板净截面剪应力计算采用的组合号：1采用精确设计法设计，腹板连接考虑弯矩对应的内力组合：V=500.00kN次梁腹板净截面平均剪应力：31.41Nmm2<=fv,设计满足次梁到主梁腹板的距离e=15mm加劲肋与主梁的连接焊缝：加劲肋与主梁腹板的连接焊缝Hf=24mm加劲肋与主梁翼缘的连接焊缝Hf=30mm焊缝强度设计值Fcw=200.00Nmm2加劲肋与主梁围焊缝最大应力76.24Nmm2<=Few,设计满足
