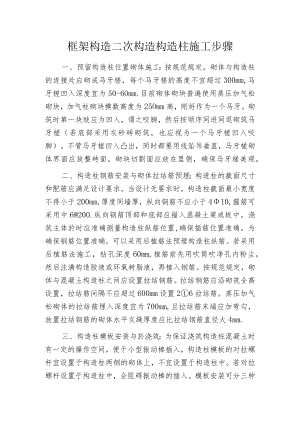

框架构造二次构造构造柱施工步骤.docx

框架构造二次构造构造柱施工步骤一、预留构造柱位置砌体施工：按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过300mm,马牙槎凹入深度宜为50-6Omm.目前砌体砌块普遍使用蒸压加气松砌块，加气柱砌块模数高度为25Omm高，刚好作为一个马牙。砌筑时第一块豉应为凹入，谓之咬脚，然后按顺序同进同退砌筑马牙槎（若底部采用灰砂砖砌筑，也应视为一个马牙槎凹入咬脚）。不管马牙槎凹入凸出，同时都要用线坠吊垂直，马牙槎砌体界面应放整砖面，砌块切割面应放在里侧，确保马牙槎美观。二、构造柱钢筋安装与砌体拉结筋预埋：构造柱的截面尺寸和配筋应满足设计要求。当设计无要求时，构造柱截面最小宽度不得小于200mm,厚度同墙厚，纵向钢筋不应小于410,箍筋可采用中6200.纵向钢筋顶部和底部应锚入混凝土梁或板中。浇筑主体於时应准确测量构造柱纵筋位置,确保插筋位置准确。为确保钢筋位置准确，可以采用后植筋法预埋构造柱纵筋。若采用后植筋法施工，钻孔深度60mm,植筋前先用吹筒吹净孔内粉尘，然后注满构造胶液或环氧树脂液，再植入钢筋。按规范规定，砌体与混凝土构造柱之间应设置拉结钢筋。拉结钢筋应沿砌筑全高设置，拉结筋间隔不应超过600mm设置26拉结筋。蒸压加气松砌体的拉结筋埋入深度宜为700mm,且拉结筋末端应加弯勾，放置拉结钢筋的砌体水平灰缝厚度应比拉结钢筋直径大4mm.三、构造柱模板安装与於浇筑：为保证浇筑构造柱混凝土时有一定的操作空间，便于小型振动棒插入，构造柱模板的对拉螺杆宜设置于构造柱两侧的砌体上，不宜设置于构造柱中。若对拉螺杆设置于构造柱中，会阻碍振动棒的插入。模板安装可分三种方式开展：构造柱顶部梁高280Omm的,模板可以满封，端部一侧模板装成喇叭式进料口，进料口应比构造柱高出100mm,浇筑柱彼时应把进料口也满浇，拆模后将突出的於打凿掉即可。这样能保证构造柱顶部於与顶梁之间没有空隙。构造柱顶部梁高V800mm的，模板一侧满封，另一侧模板应预留缺口作为进料口及小型插入式振动棒使用，即浇筑构造柱端部还剩一小截混凝土没浇，必须开展二次补浇。拆模时满封一侧的模板不宜拆掉，作为二次补浇模板，有缺口一侧的模板应拆掉。二次补浇混凝土应制成较干硬性聆（如面团状），二次补浇舲塞满后再钉模板，拆模后於二次浇筑外观迹象较模糊，观感较好。对于顶部没梁的构造柱，施工方法比较简单，可在楼板开口浇筑。不管采用何种施工方式，浇筑构造柱混凝土一定要用小型插入式振动棒（直径3cm）,才能保证混凝土密实。若沿砌体马牙槎凹凸边缘贴上双面胶，则封模更加严密不漏浆，拆模后构造柱与砌体界限更加美观。
