柔性光伏工程测量施工方案.docx

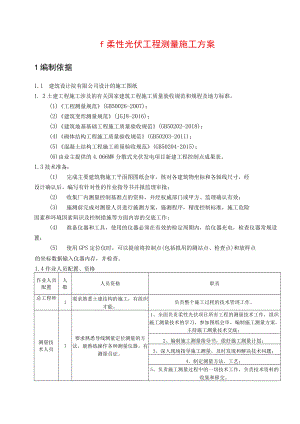

f柔性光伏工程测量施工方案1编制依据1.1 建筑设计院有限公司设计的施工图纸1. 2土建工程施工涉及的有关国家建筑工程施工质量验收规范和规程及地方标准。(1)工程测量规范(GB50026-2007)；(2)建筑变形测量规范(JGJ8-2016)；(3)建筑地基基础工程施工质量验收规范(GB50202-2018)；(4)砌体结构工程施工质量验收规范(GB50203-2011)；(5)混凝土结构工程施工质量验收规范(GB50204-2015)；(6)由业主提供的4.066MW分散式光伏发电项目新建工程控制点成果表。1.3技术准备：(1) 完成主要建筑物施工平面图图纸会审，核对各建筑物坐标和各轴线尺寸，经设计确认后，编写有针对性的作业指导书并报监理审批；(2) 收集厂内测量控制基准点的资料，并经权威部门或甲方、监理确认有效；(3) 施测前完成对测量人员进行施测方案，施测程序，精度控制标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作；(4) 准备仪器和工具，使用的仪器必须在有效的检定周期内，给仪器充电，检查仪器常规设置；(5) 使用GPS定位仪时，可以提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输入仪器内存，并检查。1.4作业人员配置、资格作业人员配置人数人员资格职责总工程师1要求熟悉土建结构的施工，有组织才能。负责整个施工过程的技术管理工作。测量技术人员1要求熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。有测量员证。1、全面负责柔性光伏项目所有工程的测量技术工作，组织施工测量技术的学习，参加图纸会审，编制施工测量方案，主持施工测量技术交底；2、编制施工测量指导书，做好施工测量计划；3、深入现场指导施工测量，及时发现和解决技术问题；4、制定测量方法、工艺；5、负责施工测量过程中的一切技术工作，负责技术资料的收集和移交。6、测量工程师及技术员的权限：对施工测量过程中未按施工图纸、未按作业指导书和技术交底进行测量放线的有权责令其整改；施工测量精读未达到规范要求的有权责令其返工；对存在重大质量有权责令停工并及时向上级领导汇报。测量工4要求熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。负责施工测量的具体操作工作。安全员1熟悉电力建设安全工作规程，并经过安全员岗位培训，持证上岗。1、在上级安全部门的领导下，全面负责安全管理工作；2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责；3、负责施工现场的安全检查，制止违章作业。4、做好安监违章记录，为安全评比提供直接、真实的依据：5、安全员权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决。质检员1要求有质检工作经验，经过培训，有质检员上岗证，持证上岗。1、负责施工全过程的质量监督、检查及质保资料的搜集与整理工作；2、有权对不能保证质量的方案提出异议，请求有关领导批准；3、有权对可能造成质量事故的违章操作，及时制止并报告有关领导处理；4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导；5、有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。2工程概况本项目共计安装12947块光伏组件，拟选用柔性支架和地面支架455Wp单晶硅双面双玻及单面电池组件，车棚和屋顶采用550Wp单晶硅双面单玻组件，全部按照正南或接近正南朝向的方式，预计装机容量5696.68kWp,采用柔性支架（水面及部分地面）和固定支架（屋面、部分地面）敷设光伏板发电，包含项目的设计、施工及并网运行调试等全部工作。其中地面双排359.04千瓦,地面柔性540.00千瓦，屋面322.52千瓦，水面柔性4209.48千瓦.。3施工部署3. 1施测程序：准备工作f测量作业自检f合格JL报检一合格一进入下道工序3.2施工测量组织工作：在工程正式开工以前，建设单位会同监理单位将施工现场测量基准点向施工单位进行移交，在现场将测量基准点交代给施工单位专业测量人员的同时，其基准点的测量必须进行书面移交。施工单位专业测量人员对现场的测量基准点进行复核测量无误以后，与建设单位、监理单位办理交接手续。项目部专业测量人员成立测量小组，根据建设单位给定的坐标点和高程控制点进行工程定位，明确分工，所有施测的工作进度及逐日安排，组长根据项目的总体进度计划进行安排。3.3测量人员及仪器配置：为保证放线工作按时，保质完成，项目部成立了专门的施工测量小组，本工程设测量组组长一名，测量员一名，测量结果经自检互检，报验后进入下道工序施工。仪器配置：仪器名称型号精度数量GPS测量仪中海达v200±0.42mm1水准仪DSZ2÷1.5mm1钢尺50m±0.31盒尺5m±0.21注：以上设备必须经检验合格，以确保测量的精度。4施工测量的基本要求4. 1施测原则：4.1.1严格执行测量规范，遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.1.2必须严格设和测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3定位工作执行自检、互检合格后再报检的工作制度。4.1.4测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。4.1.5施工前，所使用的测量仪器一一GPS定位仪、水平仪必须经计量检定所检定合格，并保证在有效使用期内，方可使用。4.1.6施工现场根据甲方、设计给出的原始坐标（不低于二级导线），4.1.7控制点的保护，要避免车辆碰撞、碾压或大件、重物等放置其上。控制点表面略高于自然地坪。控制点周围严禁堆放杂物，在控制点外侧0.5m处，刷上显眼的红白相间的油漆标志。如因工程原因必须破坏时，需征得监理工程师同意将坐标桩引测到其它可靠位置，施测合格后方可破坏，以新测控制点代替。5测量控制1平面控制网设置原则：1. 1高精度控制低精度；1.2 便于施工利用；1.3 便于复核检查。2平面控制网的测试步骤：利用厂区内的A,B两个己知基准点，对GPS测量仪器进行参数校正，观测仪器显示坐标与A,B基准点坐标是否吻合，核对无误后，进行放线测量。3高程控制高程控制网采用四等水准测量方法，由甲方提供的首级高程控制网点引测至方格网的控制点上，经监理确认后进行施工使用，并定期检查、校验。所有控制点精测完成后，由项目部质量部门验收合格后，报甲方及监理验收，验收通过后，本次施测的施工控制网可以投入使用。高程测量应符合四等水准网的要求,误差不超过20R0.5mm（R:为公里）。6测量放样的方法与要求1各单项工程基础开挖施工放样，平面点位放样依据现场条件，控制网点的分布情况和仪器条件采用GPS静态测量的方法。高程放样可直接采用GPS静态测量的方法或光电测距三角高程测量。相对于邻近基本控制点放样精度，主体工程的基础点放样点位平面位置中误差、高程中误差均应满足结构性能和设备安装的尺寸偏差。2混凝土浇筑施工放样：平面放样应采用GPS静态测量的方法，高程放样采用光电测距三角高程测量或几何水准测量方法进行。建筑物轮廓点相对于邻近基本控制点平面点位中误差应小于±20mm,高程放样中误差应小于±20mm。3桩位基础中心桩的放样和高程的获取严格以控制点为基准，若受到通视或者距离的限制就采用采用GPS静态测量的方法来保证精度要求。4基础中心桩的放样基础中心桩的放样方法很多，此次我们采用GPS静态测量的方法将风机的位置准确的放样出来。5高程测量方法高程的测量方法也很多，在这里我们选择三角高程方法，如图1所示。带测风机点的高程可以表示成H行潴桩位点=H控M点+i?一ha-hi7施工管理措施7. 1质量保证措施1）为保证测量工作的精度,应绘制放样简图，以便现场放样。2）对仪器及其他用具定时进行检验，以避免仪器误差造成的施工放样误差。测量工作是一个极为繁忙的工作，任务大、精度高，因此必须按工程测量规范要求，对测量仪器、量具按规定周期进行检定，在周期内的经纬仪与水准仪的主要轴线关系还应每23个月进行定期校验。此外，还应做好测量辅助工具的配备与校验工作。3）每次测角都应精确对中，误差±0.5mm,并采用正倒镜取中数。4）高程传递水准仪应尽量架设在两点的中间，消除视准轴不平行于水准轴的误差。5）使用仪器时在阳光下观测应用雨伞遮盖，防止气泡偏离造成误差，雨天施测要有防雨措施。6）每个测角、丈量、测水准点都应施测两遍以上，以便校准。7）每次均应作为原始记录登记，以便能及时查找。8. 2安全保证措施1） 轴线投测到边轴时，应将轴线偏离边轴1米以外，防止高空坠落，保证人员及仪器安全。2） 每次架设仪器，螺旋松紧适度，防止仪器脱落下滑。3） 较长距离搬运，应将仪器装箱后再进行重新架设。4）轴线引测预留洞口预留后，除引测时均要用木板盖严密，以防落物打击伤人或踩空，并设安全警示牌。5）向上引测时不要从洞口向下张望，以防落物打中。6）外控引测投点时要注意临边防护、脚手架支撑是否安全可靠。7）遵守现场安全施工规程。8施工验线制度及资料整理9. 1施工验线程序1) 工程定位、测量工作完成后，由施工单位和监理单位参加验线，以确保验线工作的正确性。3) 外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始记录及有关表格进行复核,对于特殊测量要有技术总结和相关说明。8. 2资料整理资料严格按照建筑工程资料管理规程的耍求填制，所有测量资料统一编号,按施工测量放线部位及验线时间分别保管成册，做到分类保管、部位清楚、资料齐全，原始资料妥善保留。9仪器管理与保养9. 1仪器的管理措施1) 所有仪器设备都应有检定合格证，并按周期检测。以避免仪器误差造成的施工放样误差。测量工作是一个极为繁忙的工作，任务大、精度高，因此必须按工程测量规范要求，对测量仪器、量具按规定周期进行检定，在周期内的经纬仪与水准仪的主要轴线关系还应每23个月进行定期校验。此外，还应做好测量辅助工具的配备与校验工作。2) 每次测角都应精确对中，误差±0.5m,并采用正倒镜取中数。高程传递水准仪应尽量架设在两点的中间，消除视准轴不平行于水准轴的误差。3) 在强烈阳光下使用仪器观测时应用雨伞遮盖，防止气泡偏离造成误差，雨天施测要有防雨措施。4) 每个测角、丈量、测水准点都应施测两遍以上，以便校准。每次均应作为原始记录登记，以便能及时查找。5)每次架设仪器，螺旋松紧适度，防止仪器脱落下滑。较长距离搬运，应将仪器装箱后再进行重新架设。外控引测投点时要注意临边防护、脚手架支撑是否安全可靠。9.2仪器的保养措施D仪器实行专人负责制，建立仪器管理台帐，由专人保管、填写。仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。仪器使用完毕后，必须进行擦拭。仪器在运输过程中，必须手提或怀抱等，禁止置于有振动的车上。2)所有仪器必须每年鉴定一次，并经常进行自检。仪器现场使用时，司仪人员不得离开仪器。使用过程中防爆晒、防雨淋，正确使用仪器，严格按照仪器的操作规程使用。水准尺不得躺放，三角架水准尺不得做工具使用。
