某工程整体性地脚螺栓预埋施工方案.docx

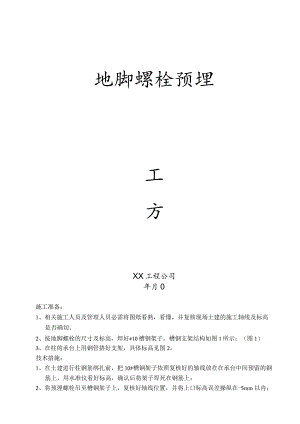

地脚螺栓预埋工方XX工程公司年月0施工准备：1、相关施工人员及管理人员必需将图纸看熟，看懂，并复核现场土建的施工轴线及标高是否确切。2、按地脚螺栓的尺寸及标高，焊好#10槽钢架子。槽钢支架结构如图1所示：（图1）3、在柱的承台上用钢管搭好支架，具体标高见图2。技术措施：1、在土建进行柱钢筋绑扎前，把10#槽钢架子依照复核好的轴线放在在承台中间预留的钢筋上，用水准仪看好标高，确认后将架子焊死在钢筋上；2、将预埋螺栓吊至槽钢架子上，复核好轴线位置，并将上口标高误差操纵在-5mm以内；3、再用钢管从铁板下侧穿过，和钢管架子上的平行钢管夹牢；4、全部固定后再次对其复核轴线，及时调整在施工过程中出现的轴线偏差；5、再通过槽钢架子上的M16螺栓对预埋螺栓的标高进行微调。6、工程部先对每个预埋件位置及标高进行检查，确认预埋螺栓埋设无误后再报总包及监理单位验收；7、总包及监理单位的验收合格后，当即对螺栓进行保护措施。用黄油将螺栓涂一层，再用塑料管套上固定好。8、在钢筋绑扎时，应避免直接接触到预埋螺栓及相连的槽钢架子及钢管架子；9、钢筋绑扎完毕后，必需再次对预埋螺栓的位置及标高进行复测，一旦发现偏位现象，当即调整至原位；10、 模板安装时也避免与外围钢管架子接触，安装完毕后模板不可与钢管架子接触，避免由于模板的滑动或移位引起预埋螺栓的偏移；11、 在混凝土施工时，混凝土从泵管下来时应注意不要直接冲击在预埋螺栓、钢管架子和槽钢架子上；12、 振动混凝土时，振动棒不准碰触到预埋螺栓和槽钢支架，避免因振动引起的偏移；13、 如在浇筑过程中预埋螺栓出现了偏移现象，必需当即进行调整复位；14、 必需在混凝土强度达到相应要求后，才可拆除模板及钢管架子。安全措施1、在进行预埋件埋设时施工人员必需做好安全防护；2、电焊机使用时必需符合相应的操作规范和操作规程；3、吊装预埋件时人员应注意不可在危险范围内，同时必需派一个人专门看好人员通过状况，一有人通过，当即做出警示。（承台平面图）
