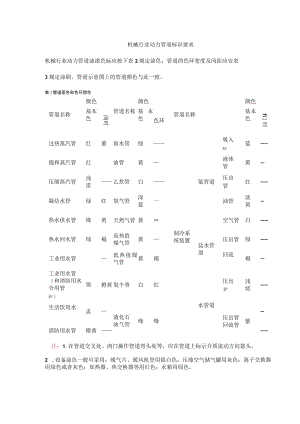

机械行业动力管道标识要求机械行业动力管道油漆色标应按下表2规定涂色，管道的色环宽度及间距应安表3规定涂刷，管道示意图上的管道颜色与此一致。表2管道面色和色环想色颜色颜色颜色管道名称基本色闻时管道名称基本色色环管道名称基本色fi时过热蒸汽管红董雨水管绿吸入S3蓝饱和蒸汽管红油管黄液体管黄压缩蒸汽管浅雷乙炊管白氨管道压出管红凝结水管绿红氧气管深蓝一油管淡黄热水供水管缘黄天然气管黄空气管白热水回水管绿褐高热值煤气管黄制冷系统装置盐水管压出管绿工业用水管低热值煤气管黄褐道回流褐工业用水管（和消防用水合用管i）黑橙黄氢个菅白红压出管浅痣生活饮用水孟液化石缘缘水管道压出管回流管紫消防用水管橙黄油气管注：1.在管道交叉处、肉门操作管道弯头处等，应在管道上标示介质流动方向箭头。2 .设备涂色一般可采用：暖气片、暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。3 .考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度2m的面色；在直管道上，每隔50m要明显涂刷长度2m的面色。表3色环宛度及间距（单位：mm）管道保温层外径色坏宽度色坏间距<150505-101503007010-20>30010020-40石油、化工等行业由于工艺生产特殊性、故专门制定行业工业管道的涂色规定和要求，请参照有关规定执行。工业管道标识设计注意事项工业管道标识在设计过程中要以实际使用为宗旨，设计的位置要在人员便于观察的地方，设计使用的材质要与实际生产环境要求相匹配，在高温及水汽较大的场所，就应当使用耐高温及防水型工业管道标识材质。对于工业管道标识，以上小七已经做了详细介绍，那么对于工业管道标识的一些注意事项大家也要了解：1、工业管道标识标牌设计设置要严格遵守法规和标准规范，没有标准规范的也要注意标准化，注意符合人们的行为习惯，符合国际通行准则；2、工业管道标识设置突出功能第一，不要把它当作装饰品；3、能用编码、符号就不用文字，安全标识但前提是意思明确；4、注意在工业管道标识设计中引入交通工程学、人因工程学、生理学、心理学和行为科学的相关知识;5、注意专业人才的培养，提高设计制作和工程建设的专业化水平。
