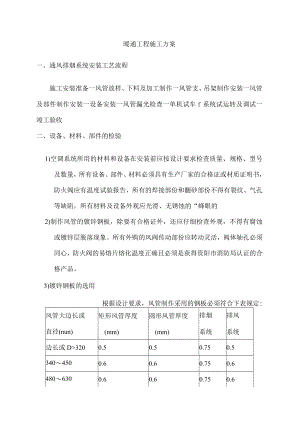

暖通工程施工方案一、通风排烟系统安装工艺流程施工安装准备一风管放样、下料及加工制作一风管支、吊架制作安装一风管及部件制作安装一设备安装一风管漏光检查一单机试车f系统试运转及调试一竣工验收二、设备、材料、部件的检验1)空调系统所用的材料和设备在安装前应按设计要求检查质量、规格、型号及数量，所有设备、部件、材料必须具有生产厂家的合格证或材质证明书，防火阀应有温度试验报告，所有的焊接部份和翻砂部份不得有裂纹、气孔等缺陷，所有材料及设备外观应光滑、无锈蚀的“蜂眼的2)制作风管的镀锌钢板，除要有合格证外，还应仔细检查外观，不得有腐蚀或镀锌层脱落现象。所有外购的风阀传动部份应转动灵活，阀体轴孔必须同心，防火阀的易熔片熔化温度正确且必须是获得资阳市消防局认证的合格产品。3)镀锌钢板的选用根据设计要求，风管制作采用的钢板必须符合下表规定:风管大边长或直径(nun)矩形风管厚度(mm)圆形风管厚度(mm)排烟系统排风系统边长或D>3200.50.50.750.53404500.60.60.750.64806300.60.60.750.667010000.80.751.00.7511001250111.01.01320200011.21.21.0250040001.21.21.21.0三、设备的安装1）设备开箱检查应同建设单位和监理工程师共同进行，按装箱单进行检查、核对，并做好开箱记录。2）设备的名称、型号、规格等应符合设计要求。3）设备外观质量应无缺陷，如有缺陷，应做好记录并会同甲方、监理等和关单位进行处理。4）设备的零部件和随机文件应齐全，出厂日期、合格证和设备相对应。5）验收后的设备如暂不安装，应妥善保管，不需要安装或安装时不用的零部件、配件应交甲方保管，并办理移交清单。6）所有设备基础待设备到货后，按实物核对尺寸，位置，标高，再浇灌基础，设备安装前，应对设备基础进行检查，依照施工图和设备的实际尺寸，核对基础标高，孔、洞是否正确，并放出设备基准线。7）设备基础的允许偏差值应符合下表：序号项目允许偏差（mm）1基础坐标（横纵轴线）±202基础各不同平面标高0-203基础平面外形尺寸±204基础平面水平度5/m5基础平面水平度10（全长）6预埋地脚螺栓标高+20-07预埋地脚螺栓中心距±208预埋地脚螺栓孔中心距+20-09预埋地脚螺栓孔孔壁铅垂度108）将设备运至待安装的基础旁，用倒链将设备吊装就位。9）根据基准线使设备的中心线和基础的中心线校对。10）设备的安装应根据工艺不同，按技术文件操作，但安装的地面应平整,环境应清洁。11）设备安装完工后，应进行遮盖，并做好设备的清洁工作。12）设备在安装前应认真检查外观、型号、机号和传动方式及叶轮旋转方向以及电机的绝缘检查。13）所有置于楼板上的设备均应按规范或设计设置减振器，通风机采用吊顶式，应按下列方法安装，吊杆根据重量分别采用10、612、1416圆钢制作，具体作法如下图所示：14）设备在安装时应检查各连接点是否松动。四、管道的漏光检查风管在安装完成后保温之前，均应作漏光检查，漏光检查应在夜间进行，并请甲方和监理现场代表参与，漏光检查步骤如下：将220V普通电压变为36V安全电压，用200W、36V安全照明行灯对已安装好的风管进行检查，检查时，用木条将安全行灯送入安装好的风管进行检查，发现亮点做好记号，在检查完成后用密封胶进行密封，密封后再进行检查，确认无漏光点方可保温，并做好漏光检查记录。五、系统的吹扫及检查打开新风、回风阀门，关闭支路阀门，留一处不关，启动风机进行吹扫，待支路风管吹扫干净后关闭此路阀门，打开另外一处支管，直到所有管线都吹扫完并且检查合格后，停止风机，吹扫结束。
