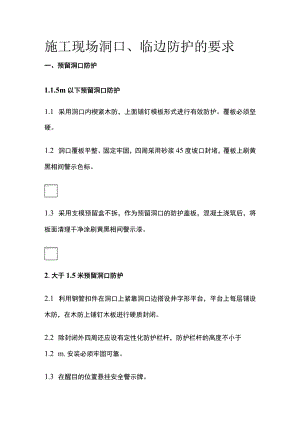

施工现场洞口、临边防护的要求一、预留洞口防护1.1.5m以下预留洞口防护1.1 采用洞口内楔紧木防，上面铺钉模板形式进行有效防护。覆板必须坚硬。1.2 洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。1.3 采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。2.大于1.5米预留洞口防护2.1 利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木防，在木防上铺钉木板进行硬质封闭。2.2 除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2 m,安装必须牢固可靠。1.3 在醒目的位置悬挂安全警示牌。3 .放线空预留洞口防护3.1 利用预留洞内的侧模进行固定，用合页钱链连接盖板如图1所示。3.2 使用定型化产品，用膨胀螺丝固定在放线孔T则，使用时翻起即可,不易损坏，可重复利用，如图2所示。4 .竖向预留洞口防护4.1 洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。4.2 洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。二、楼梯口防护L楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m,下杆离防护面高度不低于0.6m,横杆长度大于2m时，必须加栏杆柱。3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。三、电梯井口防护L三面封闭式电梯井口1.1 电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800mm。防护门底部安装180mm高踢脚步板。1.2 防护门外侧应涂刷醒目的安全警示颜色，张挂当心坠落、注意安全等安全警示标志牌。1.3 电梯井道内封闭隔离,采用在剪力墙根部预埋套管,用钢管搭设井字平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。2.四面敞开式电梯井口2.1 利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木防，在木材上铺钉木板进行硬质封闭。2.2 电梯井四周应设定型化防护栏杆，防护栏高度不小于1.2m,横杆长度大于2m时，必须加栏杆柱。2.3 防护栏杆应涂刷醒目的黄黑相间颜色油漆。2.4 在醒目的位置悬挂安全警示牌。四、临边安全防护总则：临边防护设置采用定型化、工具化制作，并考虑可拆卸、再利用的原则。L临街面1.1 防护采用两道栏杆形式，上道栏杆离地1200mm,中道栏杆离地600mm,底部安装180mm高踢脚步板。1.2 立杆高度1200mm,间距大于2000mm时必须加设栏杆柱。13当临街道或人口密集的地方，除设置防护栏杆外，防护栏杆必须挂设密目网封闭，敞开立面必须采取满挂密目网作全封闭处理。1.4钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂当心坠落安全警示标志牌。建筑物紧靠闹市区人流、车流密集，且房屋较高的情况下，建议使用钢板网做立面防护。2 .非临街面使用两道栏杆的定型化产品固定或采用半口扣件或，立杆高度1200mm,间距大于2000mm时必须加设栏杆柱,下设1800mm踢脚板，安装必须牢固可靠。3 .内廊式结构临边防护3.1 采用两道横杆的定型化防护栏杆，上道栏杆离地1200mm,中道栏杆离地600mm,底部安装18Omm高踢脚步板。3.2 立杆高度1200mm,间距大于2000mm时必须加设栏杆柱。3.3 防护栏杆必须挂设密目网封闭。3.4 钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂当心坠落安全警示标志牌。4 .半个旋转扣件式围护方式通常情况下，住宅楼层周边的临边尺寸大小相差较多，用制作好的定型化产品维护大于2米的较好,小于2米的临边可使用半个旋转扣件来固定栏杆，更为方便、快捷。4.1 采用两道横杆的防护栏杆，上道栏杆离地1200mm,中道栏杆离地600mm,在剪力墙或柱子上画好尺寸，用电钻打眼。4.2 选用8#的内膨胀螺丝将半个旋转扣件固定在剪力墙或柱子上。4.3 当临边两边间距大于2000mm时必须加设栏杆柱，立杆高度1200mmo4.4 钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂当心坠落安全警示标志牌。说明图一：8#内膨胀螺丝；图二:半个旋转扣件；图三:安装在墙上；图四固定钢管；图五:安装后成品实景图5 .大跨度楼层内外架临边防护通常在大跨度公建项目上或框架主体施工上，在设置外架的同时还要求在结构内一圈设置栏杆围护；在这种部位安装防护栏杆也应采用定型化防护设施，按正常的临边防护栏杆要求进行设置。6 .超高层临边防护（冲孔钢板）超高项目工程的临边防护，宜使用冲孔钢板网，增加了临边防护的严密性，稳固性，降低安全风险，适合多用途使用。
