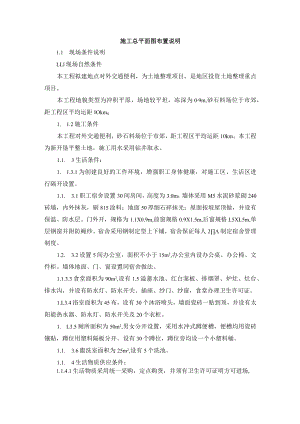

施工总平面图布置说明1.1 现场条件说明LLl现场自然条件本工程拟建地点对外交通便利，为土地整理项目，是地区投资土地整理重点项目。本工程地貌类型为冲积平原，场地较平坦，冻深为09m,砂石料场位于市郊，距工程区平均运距IOkm01. 1.2施工条件本工程对外交通便利，砂石料场位于市郊，距工程区平均运距10km。本工程为新开垦平整土地，施工用水采用钻井取水。1.1. 3生活条件：1. 1.3.1为创建良好的工作环境，增强职工身体健康，对施工区、生活区进行隔开设置。1.1. 3.1职工宿舍设置30间房间，高度为3.0m；墙体采用M5水泥砂浆砌240砖墙，内外抹灰，刷815涂料；地面50厚细石碎抹光；屋面按坡屋顶做，并设有保温、防水层。门外开，规格为1.1X0.9m,前窗规格0.9X1.5m,后窗规格L5XL5m,单层钢窗并附防蝇纱。宿舍采用钢制定型上下铺，宿舍保证每人2制定宿舍管理制度。1.2. 3.2设置5间办公室，面积不小于15m2,办公室内设办公桌、办公椅、文件柜。墙体地面、门、窗设置同宿舍做法。1.1.3.3食堂面积为90m2,设有1.5溢蓄水池、红白案板、排烟罩、炉灶、灶台、排水沟，并设有防水灯、防水开关、插座、纱门、纱窗，食堂办理卫生许可证。1.L3.4浴室面积为45布，设有30个沐浴喷头，墙面瓷砖一贴到顶，并设有太阳能热水器、防水灯、防水开关及20个衣柜。1. L3.5厕所面积为50m2,男女分开设置，采用水冲式蹲便槽，便槽均用瓷砖镶贴，蹲位用塑料隔板分开。设有30个蹲位，蹲位旁均设一个小塑料桶。1.1. 3.6盥洗室面积为25m2,设有5个洗池。1.1. 4生活物质供应条件：1.1.4.1生活物质采用统一采购，定点购货，并须有卫生许可证明方可进场,要求生活物质不得有过期、变质等现象。1.1.4.2设置一辆五十铃生活车，设专人负责采购。1.1.5其它服务设施情况：1.1.5.1门卫室建筑面积IOm2,高度1.8m,设有办公桌1张，单人钢丝床一张。1. 1.5.2吸烟室建筑面积15inz,高度1.8m,设有条凳、消防设施、通风扇。1.1. 5.3学习、阅览室面积30inz,设置桌椅、电视、报刊、杂志、VCD等。1.2. 5.4库房面积120m2,设置货架、材料标识、消防设施。1.L5.5洗衣室面积60mi,设置洗衣机一台，衣架、桌子等。1.2设计说明及依据1.1.1施工平面设置：施工平面布置按招标文件及现场实际情况，结合本工程特点，以最大限度服务于总体进度，并满足对安全、消防的要求进行绘制。1.1.2施工道路：为保证运输车辆安全、有序地施工，根据农田林网、农田道路及挖填方分区修建临时便道，施工临时便道以修建在拟建农田道路为宜。便道宽7米，采取硬化处理，配置专用洒水车，定时洒水防尘，并将道路与临舍、施工现场主干道贯穿起来，末端设回车场，配备专人指挥车辆。1.1. 3临时设施布置1.1.3. 1为便于管理，整个施工现场采用封闭式，进出口仅有一个，四周用彩板围墙封闭，靠近工地入口大门处设置一间门卫室，以便于联络和接待外来人员。1.1.3.2为便于车辆及机械加油，在现场设置一临时加油站派专人管理，加油站与临舍隔离，间距不小于200米，配备专用灭火器具。1.1.3.3办公用房及工人宿舍与机械维修处隔开，避免影响职工休息。1.1.4施工用水、电布置1. 1.4.1施工用水布置：1.1. 4.1.1施工水源采用钻井取水,无塔供水方式。1.1.4.1.2配水管网的布置遵循在保证不断供水情况下，管道铺设越短越好,因此施工用水由最近点接出至生活区、施工区。L1.4.L3根据现场用水量、给水管采用DN32的管道，以满足施工、生活用水需要。1.1.4.2施工用电布置施工用电采用自备发电机。
