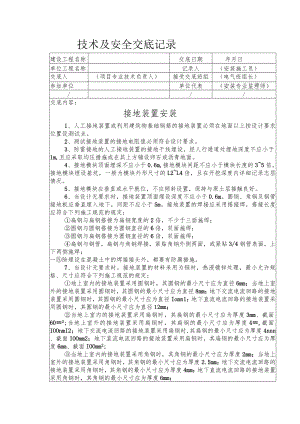

技术及安全交底记录建设工程名称交底日期年月日单位工程名称记录人（安装施工员）交底人（项目专业技术负责人）接受交底班组（电气班组长）参加单位单位代表（安装专业监理师）/交底内容：接地装置安装1、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。2、测试接地装置的接地电阻值必须符合设计要求。3、防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m,且应采取均压措施或在其上方铺设卵石或沥青地面。4、接地模块顶面埋深不应小于0.6m,接地模块间距不应小于模块长度的35倍。接地模块埋设基坑，一般为模块外形尺寸的L2L4倍，且在开挖深度内详细记录志层情况。5、接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。6、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地板应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列施工规范的规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；一除埋设在混凝土中的焊接接头外，都要有防腐措施。7、当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合下列施工规范的规定：地上室内的接地装置采用圆钢时，其圆钢的最小尺寸应为直径6mm；当地上室外的接地装置采用圆钢时，其圆钢的最小尺寸应为直径8mm；地下交流电流回路的接地装置采用圆钢时，其圆钢的最小尺寸应为直径Iomn1；地下直流电流回路的接地装置采用圆钢时，其圆钢的最小尺寸应为直径12mm；当地上室内的接地装置采用扁钢时，其扁钢的最小尺寸应为厚度3mm、截面602;当地上室外的接地装置采用扁钢时，其扁钢的最小尺寸应为厚度4,截面IOOnmI2；地下交流电流回路的接地装置采用扁钢时,其扁钢的最小尺寸应为厚度4nnn、截面IOOmm2；地下直流电流回路的接地装置采用扁钢时，其扁钢的最小尺寸应为厚度6mm、截面IOOmm2;当地上室内的接地装置采用角钢时，其角钢的最小尺寸应为厚度2mm；当地上室外的接地装置采用角钢时，其角钢的最小尺寸应为厚度2.5mm；地下交流电流回路的接地装置采用角钢时，其角钢的最小尺寸应为厚度4mm；地下直流电流回路的接地装置采用角钢时，其角钢的最小尺寸应为厚度6mm；当地上室内的接地装置采用钢管时，其钢管管壁的最小厚度应2.5mm；当地上室外的接地装置采用钢管时，其钢管管壁的量小厚度应为2.5mm；地下交流电流回路的接地装置采用钢管时，其钢管管壁的最小厚度应为3.5;地下直流电流回路的接地装置采用钢管时，其钢管管壁的最小厚度应为4.5皿。8、接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
