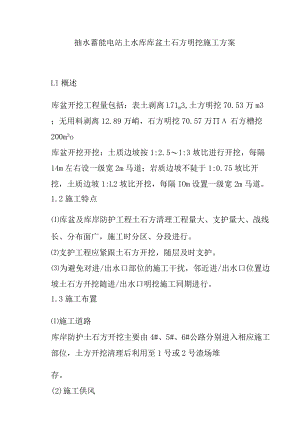

抽水蓄能电站上水库库盆土石方明挖施工方案Ll概述库盆开挖工程量包括：表土剥离L71m3,土方明挖70.53万m3；无用料剥离12.89万峭，石方明挖70.57万石方槽挖200m3o库盆开挖开挖：土质边坡按1:2.51:3坡比进行开挖，每隔14m左右设一级宽2m马道；岩质边坡不陡于1:0.75坡比开挖，土质边坡1:L2坡比开挖，每隔IOm设置一级宽2m马道。1.2施工特点库盆及库岸防护工程土石方清理工程量大、支护量大、战线长、分布面广，施工时分区、分段进行。支护工程应紧跟土石方开挖，随层及时支护。为避免对进/出水口部位的施工干扰，邻近进/出水口位置边坡土石方开挖随进/出水口明挖施工同期进行。1.3施工布置施工道路库岸防护土石方开挖主要由4#、5#、6#公路分别进入相应施工部位，土方开挖清理后利用至1号或2号渣场堆存。(2)施工供风集中布置3座固定式压缩空气站，布置于上水库左、右岸及上水库进/出水口，供风能力分别为80m3min.80m3/min、20m3mino局部采用1台93min油动空压机机动供风。(3)施工供水在本标段63OnI高程处设置高位水池，施工用水由高位水池引入各工点自建蓄水池。(4)施工供电施工供电从2#电站引入施工现场。1.4主要施工方法土方开挖及清理施工土方开挖采用自上而下施工，采用132KW推土机剥离集料，局部机械无法施工的部位辅以人工开挖，由1.2-1.6m3挖掘机或4)3装载机装20t自卸汽车出渣，运至上水库2号或坝后1号渣场。石方开挖施工石方明挖自上而下分层进行，为了减少大块率并使岩石爆破后粒径满足堆石填筑需要，石方开挖采用控制爆破,深孔梯段、微差挤压爆破技术进行石料开挖，梯段高度选用69mo采用ROC-742和YQ-150型潜孔钻钻孔机，43挖掘机装2032t自卸汽车运输。开挖石渣有用料直接运输上坝或运至2号渣场暂存，剥离料及弃料运至上水库2号或1号渣场。1.5主要工期安排根据上库总体工期安排，库岸防护土石方开挖应结合主坝土石方开挖、进/出水口土石方开挖、石料场开采和坝顶公路土石方开挖组织，统筹兼顾。施工时优先进行库盆东南侧和进/出水口部位开挖，库盆西北侧相对滞后，满足库底回填和进/出水口施工需要。石方开挖根据坝体填筑和进度要求进行，有用料直接上坝，避免二次倒运。其中，主坝左右岸两侧边坡的开挖，结合主坝开挖道路和坝顶公路开挖施工道路先行施工，预计施工时段为2017年2月31日2017年7月31日。进/出水口右侧库岸防护区土石方开挖，结合进/出水口开挖施工道路和施工安排进行施工，预计施工时段为2016年9月15日2017年9月30日。其它部位土石方开挖结合整体进度安排，计划安排在2016年12月1日2019年1月31日施工完成。1.6施工设备选型及配置集中布置3座固定式压缩空气站，布置于上水库左、右岸及上水库进/出水口，供风能力分别为80m3min.80m3/min、20m3mino局部采用1台93/InirI油动空压机机动供风。采用R0C-742和YQ-150型潜孔钻钻孔机，4m3挖掘机装20-32t自卸汽车运输。开挖石渣有用料直接运输上坝或运至2号渣场暂存，剥离料及弃料运至上水库2号或1号渣场。上库库岸防护土石方开挖施工设备配备，见表L9-1。表1.9-1拟投入库岸防护土石方明挖的主要施工设备设备名称型号及规格单位数量备注液压反铲3m3台3高峰月配备6台，其它月份根据月强度配备装载机4m3台3自卸汽车20t台30高峰月配备30台推土机D85A-12台2液压冲击锤YS5000台1与进/出水口开挖共用液压钻机ECM580台1与进/出水口开挖共用潜孔钻机YQlOOB台6手风钻YT26台8设备名称型号及规格单位数量备注电动空压机20m3min台2油动空压机9m3min台1
