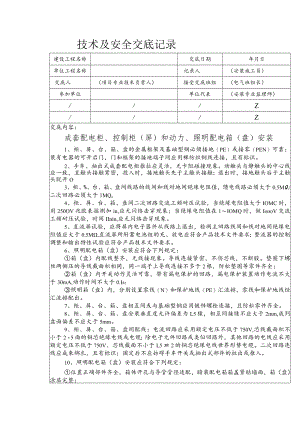

技术及安全交底记录建设工程名称交底日期年月日单位工程名称记录人（安装施工员）交底人（项目专业技术负贵人）接受交底班组（电气班组长）参加单位单位代表（安装专业监理师）/Z/Z交底内容：成套配电柜、控制柜（屏）和动力、照明配电箱（盘）安装1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸纺织铜线连接，且有标识。2、手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开O3、柜、%、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MQ;二次回路必须大于1MQo4、柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于IOMC时，用250OV兆欧表摇测加in,应无闪络击穿现象；当绝缘电阻值在1IOMQ时，做IoooV交流工频耐压试验，时间IInin,应无闪络击穿现象。5、直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5M,直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。6、照明配电箱（盘）安装应符合下列规定：箱（盘）内配线整齐，无线接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA,动作时间不大于0.Is；照明箱（盘）内，分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出。7、柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。8、柜、屏、台、箱、盘安装垂直度允许偏差为L5猿，相互间接缝不应大于2mm,成列盘面偏差不应大于5mm。9、柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V,芯线截面积不小于25面的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于L5皿2的铜芯绝缘电线世界形势电缆。二次回路连线应成束绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。10、照明配电箱（盘）安装应符合下列规定：位置正确部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱（盘）涂层完整；箱（盘）内接线整齐，回路编号齐全，标识正确；箱（盘）不采用可燃材料制作；箱（盘）安装牢固，垂直度允许偏差为L5%。；底边距地面为1.5m,照明配电板底边距地面不小于1.8mo
