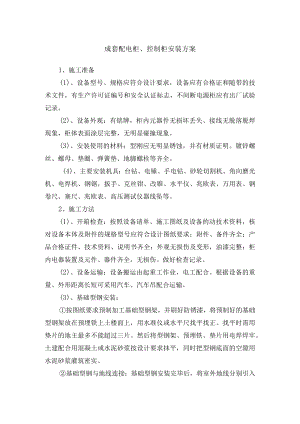

成套配电柜、控制柜安装方案.docx

成套配电柜、控制柜安装方案1、施工准备(1)、设备型号、规格应符合设计要求，设备应有合格证和随带的技术文件，有生产许可证编号和安全认证标志，不间断电源柜应有出厂试验记录。(2)、设备外观：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊现象，柜体表面涂层完整，无明显碰撞现象。(3)、安装使用的材料：型刚应无明显锈蚀，并有材质证明。镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓等齐全。(4)、主要安装机具：台钻、电锤、手电钻、砂轮切割机、角向磨光机、电焊机、钢锯，扳手、克丝钳、改锥、水平仪、兆欧表、万用表、钢卷尺、塞尺、兆欧表、高压测试仪器线坠等。2、施工方法(1)、开箱检查：按照设备请单、施工图纸及设备的动技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整：柜内电器装置及元件、器件齐全，无损伤。做好检查记录。(2)、设备运输：设备搬运由起重工作业，电工配合。根据设备的重量、外形距离长短可采用汽车、汽车吊配合运输。(3)、基础型钢安装：按图纸要求预制加工基础型钢架，并刷好防锈漆，将预制好的基础型钢架放在预埋铁上土楼面上，用水准仪或水平尺找平找正。找平时需用垫片的地主最多不能超过三片。然后将型钢架、预埋铁、垫片用电焊焊牢。土建配合用混凝土或水泥砂浆按设计要求抹平，同时把型钢底面的空隙用水泥砂浆灌筑密实。基础型钢与地线连接：基础型钢安装完毕后，将室外地线分别引入室内与基础型钢的两端焊牢，焊接面为扁钢宽度的2倍，然后将基础型钢刷两遍灰漆。(4)、配电柜安装按施工图纸的布置，按顺序将柜放在基础型钢上，找平、找正,柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。(5)、二次线连接：按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。按图纸敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后，将每根芯线连接在端子板上，一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不准有断股。(6)、试验调整将所有的接线端子螺丝再紧一次，用50OV摇表在端子处测试各回路绝缘电阻，其值必须大于0.5兆欧。将正式电源进线电缆拆掉，接上临时电源，按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，可靠灵敏，完成后拆除临时电源，将被拆除的正式电源复位。(7)、送电作业全部完毕，质量检查部门检查全部合格后，按程序送电。测量三相电压是否正常，空载运行24h,若无异常现象，办理验收手续。3、质量标准(1)、配电柜的试验结果必须符合施工规范规定，柜内的电气设备与导线和母线连接必须接触严密，应用力矩扳手紧固。(2)、配电柜的金属框架及基础型钢必须接地(PE)或接零(PEN)o(3)、配电柜间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MQ；二次回路必须大于1M0(4)、柜与基础型钢间连接紧密，固定牢靠，接地可靠；柜间接缝平整；盘面标志牌、标志框齐全，固定可靠，操作灵活准确，二次接线排列整齐，接线正确，固定牢靠；标志清晰、齐全；接地线截面选择正确，需防腐的支架部位涂漆均匀无遗漏，线路走向合理，单线系统图正确、清晰。4、成品保护(1)设备在搬运和安装时应采取防振、防潮、防止框架变形和漆面受损等措施。(2)设备运到现场后，暂不安装就位，应保持好其原有包装，存放在干燥的能避雨雪、风沙的场所。(3)安装过程中，要注意对已完工项目及设备配件的成品保护，防止磕碰，不得利用开关柜支撑脚手板。5、注意事项(1)双路电源进线的配电柜压电缆时，注意主回路和备用回路的顺序。(2)使用临电调试时，应将正式进线电源的零、地线同时拆除，否则有可能出现临电开关频繁跳闸。(3)对于易松动的空气开关手柄连接杆，应经常检查、旋紧，以免脱落、遗失。(4)做好配电柜接地排与进线桥架及基础型钢的地线连接。(5)送电调试时，应提前准备一些保险管、盘面信号灯罩等易坏易损件。(6)送电调试前，必须将柜上、柜内的杂物、尘屑除干净。
