感应电机的构造和运行状态.docx

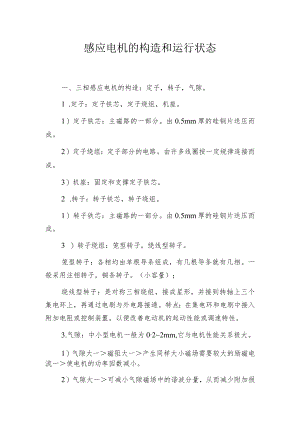

感应电机的构造和运行状态一、三相感应电机的构造：定子，转子，气隙。1 .定子：定子铁芯，定子绕组，机座。1）定子铁芯：主磁路的一部分。由0.5mm厚的硅钢片迭压而成。2）定子绕组：定子部分的电路。由许多线圈按一定规律连接而成。3）机座：固定和支撑定子铁芯。2 .转子：转子铁芯，转子绕组。1）转子铁芯：主磁路的一部分。由0.5mm厚的硅钢片迭压而成。3 ）转子绕组：笼型转子，绕线型转子。笼型转子：各相均由单根导条组成，有几根导条就有几相。一般采用注铝转子，铜条转子。（小容量）；绕线型转子：是对称三相绕组，接成星形，并接到转轴上三个集电环上，再通过电刷与外电路接通。特点：在集电环和电刷中接入附加电阻或控制装置，以便改善电动机的起动性能或调速特性。3.气隙：中小型电机一般为022mm,它与电机性能关系极大。1）气隙大一磁阻大一产生同样大小磁场需要较大的励磁电流一使电机的功率因数减小。2）气隙大一可减小气隙磁场中的谐波分量，从而减少附加损耗，改善起动性能。3）气隙小一装配困难和运转不安全。应综合考虑。二、三相感应电动机的铭牌数据额定功率：轴上输出的机械功率。千瓦。额定电压：定子绕组的线电压，伏。额定电流：电机在额定电压和功率下，定子绕组中的线电流，安。额定频率：50赫。额定转速：电机在额定电压、频率和功率下的转速，转/分。还有绕组的相数与接法，绝缘等级及允许温升等；对绕线式转子，还标明转子的额定电动势及额定电流。三、感应电机的转速与运行状态：同步转速与转子转速n之差成为转差.转差率.感应电机有三种运行状态：1、电动状态：2、发电状态：用原动机拖动感应机，使转速大于同步转速，磁场切割导体方向反，感应电动势和电流的方向反，此时的转矩是一种制动性质的转矩，原动机向感应机输入机械功率，电机由定子向电网输送电功率。3、制动状态：用原动机拖动感应机转子逆着旋转磁场的方向旋转，此时转子导条中的感应电动势和电流与电动机时一样，电磁转矩方向与旋转磁场方向一致，但与外转矩方向相反。此时电磁转矩是制动性质的转矩。
