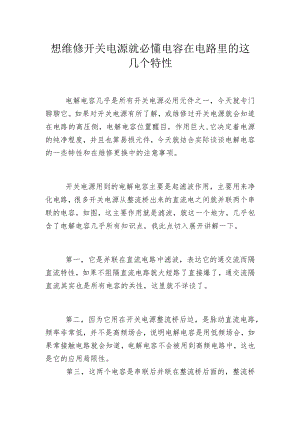

想维修开关电源就必懂电容在电路里的这几个特性.docx

想维修开关电源就必懂电容在电路里的这几个特性电解电容几乎是所有开关电源必用元件之一，今天就专门聊聊它。如果对开关电源有所了解，或维修过开关电源就会知道在电路的高压侧，电解电容位置醒目，作用巨大,它决定着电源的纯净程度，并且也算易损元件，今天就结合实际谈谈电解电容的一些特性和在维修更换中的注意事项。开关电源用到的电解电容主要是起滤波作用，主要用来净化电路，很多开关电源从整流桥出来的直流电之间就并联两个串联的电容，如图，这主要作用就是滤波，就这一个地方，几乎包含了电解电容几乎所有知识点，我此点切入展开讲解一下。第一，它是并联在直流电路中滤波，表达它的通交流而隔直流特性，如果不阻隔直流电路就大短路了直接爆了，通交流隔直流其实也是所有电容的共性，这里就不详谈了。第二，因为它用在开关电源整流桥后边，是脉动直流电路，频率非常低，并不是高频场合，说明电解电容是用低频场合，如果常接触电路就会知道，电解电容不会被用到高频电路中，这也是它的应用局限性。第三，这两个电容是串联后并联在整流桥后面的，整流桥整流后出来的应该是310伏左右的直流电，而图上所串联起来的两个电容额定电压是200伏，说明一个问题，电容器串联可以和电阻一样分配电压，但是，电容器的容量是越串越小，意思就是两个容量220UF的电容串起来后使用，它的容量相当于IlOUF,反之亦然，电容器越并容量越大。第四，从开关电源上的两电容先串联再并联方式可以做作更深度理解，整流块整流后电源有正负之分，用在它后边的电解电容也有正负之分，既然这里有正负之分，电解电容就不能用错或接反，否则，接反通电后直接会爆炸，非常危险。第五，承接第四条，就是维修开关电源需更换电解电容时，在焊接过程中，除了注意极性不能弄反外，还要快速，因为电解电容内部含有电解质，不要让烙铁高温破坏了封口的密封性，造成使用中漏液，影响性能和寿命。了解电解电容这些特性，对理解和维修开关电源高压部分电路很有帮助！
