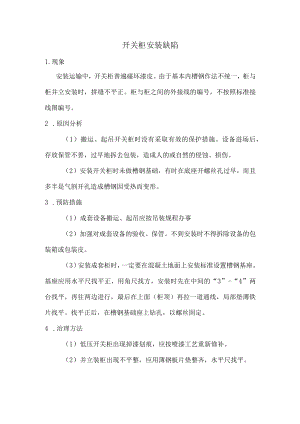

开关柜安装缺陷.docx

开关柜安装缺陷1.现象安装运输中，开关柜普遍碰坏漆皮。由于基本内槽钢作法不统一，柜与柜并立安装时，拼缝不平正。柜与柜之间的外接线的编号，不按照标准接线图编号。2 .原因分析（1）搬运、起吊开关柜时没有采取有效的保护措施。设备进场后，存放保管不善，过早地拆去包装，造成人的或自然的侵蚀、损伤。（2）安装开关柜时未做槽钢基础，有时在底座开螺丝孔过早，而且多半是气割开孔造成槽钢因受热而变形。3 .预防措施（1）成套设备搬运、起吊应按吊装规程办事（2）加强对成套设备的验收、保管。不到安装时不得拆除设备的包装箱或包装皮。（3）安装成套柜时，一定要在混凝土地面上安装标准设置槽钢基座。基座应用水平尺找平正，用角尺找方，安装时先在中间的“3”-“4”两台找平，再往两边进行，最后在上面（柜顶）再拉一道通线，局部垫薄铁片找平。找平正后，在槽钢基础座上钻孔，以螺丝固定。4 .治理方法（1）低压开关柜出现掉漆划痕，应按喷漆工艺重新修补。（2）并立装柜出现不平整，应用薄钢板片垫整齐，水平尺找平。
