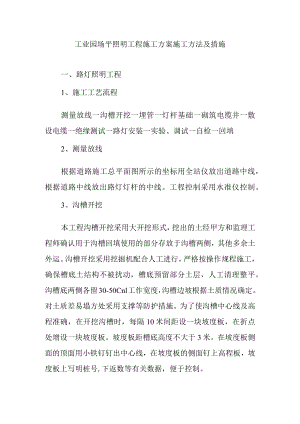

工业园场平照明工程施工方案施工方法及措施一、路灯照明工程1、施工工艺流程测量放线一沟槽开挖一埋管一灯杆基础一砌筑电缆井一敷设电缆一绝缘测试一路灯安装一实验、调试一自检一回填2、测量放线根据道路施工总平面图所示的坐标用全站仪放出道路中线，根据道路中线放出路灯灯杆的中线。工程控制采用水准仪控制。3、沟槽开挖本工程沟槽开挖采用大开挖形式，挖出的土经甲方和监理工程师确认用于沟槽回填使用的部分存放于沟槽两侧，其他多余土外运。沟槽开挖采用挖掘机配合人工进行，严格按操作规程施工，确保槽底土结构不被扰动，槽底预留部分土层，人工清理整平。沟槽底两侧各留30-50Cnl工作宽度，沟槽边坡根据土质情况确定。对土质差易塌方处采用支撑等防护措施。为了使沟槽中心线及高程准确，在开挖沟槽时，每隔10米间距设一块坡度板，在折点处增设一块坡度板。坡度板距槽底高度不大于3米。在坡度板侧面的顶面用小铁钉钉出中心线，在坡度板的侧面钉上高程板，坡度板上写明桩号,下返数等有关数据，便于控制。4、灯杆基础灯杆基础开挖后，在基坑边上打1根由19*100Omm地线钎，使用10圆钢将接地钢筋连接，形成连接网，焊接处涂防腐油。基础浇筑前，先立模板。本工程模板采用木模板，斜拉支撑、固定。模板支好后，将制做好的灯杆基座安装到模板内，并加以固定。本工程的混凝土采用现场搅拌，插入式振捣器振捣。基础浇筑混凝土时，地脚螺栓及电缆预埋管安装应牢固，位置准确，确保螺栓安装垂直，安装前应除去浮锈，并在螺栓部分涂上黄油后包扎好，防止碰坏丝扣。基础浇筑法兰盘安装水平误差不大于1%,打完混凝土后，法兰盘表面应擦拭干净，不得有水混残渣等异物。混凝土浇筑完毕后，及时覆盖草帘洒水养生，养生时间不少7天。混凝土达到设计强度的70%后将模板拆除。5、砌筑电缆井按位置及高程人工开槽，井周每侧应多挖大于30cm,以利施工。计算和控制槽深、槽宽并清平、夯实，槽底严禁超挖。然后进行基础整平、夯实后进行混凝土地板浇筑、捣实、养护工作。养护达到一定强度后方可砌筑井壁。井壁砌筑时,在基础地板上铺砂浆一层（座浆）后可砌筑井壁，按图纸做井底并用水泥砂浆抹面，并检查边线。砌砖应做到井壁平直,边角整齐，符合图纸尺寸且砖面对齐吻合方可砌住，上下错缝内外搭接，砌砖砂浆要饱满，砖块砌筑前必须洒水浸湿。井壁砌到一定高度随砌随用水泥砂浆抹面。外墙用水泥砂浆搓缝，要随砌随搓使外墙严密。随墙身的砌筑还应及时换填,随换随填夯实，做到回填密实以免回填不密实使路面产生局部沉降。当砌筑到管顶时，应将管头与井壁内口接平，用水泥砂浆将井口与井篦按好抹平抹严。墙身砌到要求标高时，用水泥砂浆安装井框和井篦，井框和井篦必须顺畅。井砌完后，应清除一切杂物，按标准检查。6、灯杆及灯具安装灯杆安装前，先将灯柱柱基杂物清理干净，然后用吊车将灯杆吊起，人工扶正灯杆，将灯杆立起使灯杆底部螺孔对准灯杆基础上的螺栓，然后找正，并禁锢螺栓，涂上腐朽油。灯杆安装完毕后，进行杆内穿线，然后进行灯具安装。安装完毕后，要进行试车、调试，是指满足规范和设计要求。7、埋管及穿线沟槽开挖合格后，进行槽底夯实，然后进行管道埋设。横穿道路采用钢管，位于道路路面一下0.7米，钢管的接口采用焊接，并作防腐处理。在人行道上，路灯与路灯之间均为1根管，管外壁距路缘石之间的距离为45OnIn1。管道铺设完毕后进行管内穿线，穿线时先穿引线，然后清扫管内杂物，涂滑石粉，利用引线进行穿线。穿线所用的电缆在开盘前先进行检查，不符合要求的决不能用于工程。电缆检查合格后将其置于架线盘上，开始铺线，铺设完毕后进行排列、整理、固定、收盘。根据操作井位置敷设电缆后，多余孔用混凝土封住，封口时应自外向里封，并在里侧留出约50m不封，以便将来使用。8、调试用调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检验合格，并由专人使用、保管。调试时应有详细记录。电缆敷设前，应进行电气性能试验，合格后方可施工。电缆敷设应根据其走向、规格合理安排顺序、一般不应有交叉。需开孔的配电箱（柜），必须用开孔机开孔，严禁气焊等切割开孔。电线进入配电箱、接线盒等应有护管帽。穿线前应有防止外物落入措施。线在管内或经槽内不允许有接头和缠绕。导线在出口处应装有护线套，并用500V绝缘电阻应大于IMQ,同时作好记录。有配电箱（柜）接地及各系统的保护接地、工作接地应接入原大楼接地网上，完善整个接地系统。安装完成后进行检查，确认无误，方可进行分项调试，并作好调试记录。各分项调试完成后，可进行系统调试，联动调试，试运行并作好记录。9、沟槽夯填管道施工完毕验收后应及时还土，回填时将槽内杂物清除干净，槽中如有积水应排除，不得在水中填土，回填土不得含有碎砖、石块等。沟槽回填管道两侧高差不得超过30cm,以防止流管。管顶50Cnl以内，人工分层回填，夯实采用轻型电动夯夯实。管顶50CnI以上，采用75马力推土机每30CIn一层推平，压路机压实。在检查井周围回填时要使水泥砂浆或混凝土达到强度要求后方可进行。回填采用较好的风化砂等材料进行，防止局部下沉。二、电缆敷设1、工艺流程：准备工作一沿支架、桥架敷设一挂标示牌一电缆头制作安装一线路检查及绝缘摇测2、工艺具体操作要求：2.1 施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。2.2 电缆敷设前进行绝缘摇测；IKV以下电缆，采用IKV摇表测线间及对地的绝缘电阻应不低于IOM2.3 选好电缆支架的架设点。架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。2.4 清除桥架内的杂物，准备好标示牌等。将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设3.1 电缆敷设：a、敷设方法采用敷设机敷设人力导向牵引。b、电缆沿桥敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最在截面电缆允许弯曲半径为准。c、不同电压等级的电缆应分层敷设。d、同等级电压的电缆沿支架敷设时，水平净距不得小于5cm3.2 挂标示牌：a、标示牌规格一致，挂装应牢固。b、标示牌应注明电缆编号，规格、型号及电压等级。c、在电缆两端、拐弯处、交叉处应挂标示牌。3.3 电缆头制作安装：3.3.1 摇测电缆绝缘3.3.Ll选用IKV摇表对电缆进行摇测，绝缘电阻应210M3.3.1.2电缆摇测完毕后，应将芯线分别对地放电。3.3.2剥、包电缆，套电缆终端头3.3.2.1 剥去电缆统包绝缘层，根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线。3.3.2.2 套上电缆终端头套，采用喷灯均匀加热至头套紧缩为止，注意温度不要过热，以免损伤电缆。3.4压电缆芯线接线端子a、从芯线端头量出长度为线鼻子的深度，另加5,剥去电缆芯线绝缘，并在芯线上涂上导电膏。b、将芯线插入接线端子内，用压线钳压紧接线端子，压接应在两道以上，后进行涮锡处理。c、据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线至接线鼻子的压线部位。其中PE线采用黄、绿双色包缠。d、将做好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。e、据接线端子的型号选用螺栓，将电缆接线端子压接设备上，注意使螺栓由上向下或从内向外穿，平垫各弹垫应齐全。
