学校无线局域网系统解决方案.docx

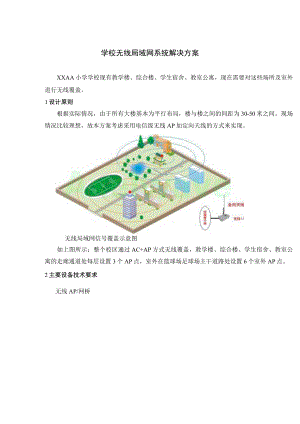

学校无线局域网系统解决方案XXAA小学学校现有教学楼、综合楼、学生宿舍、教室公寓，现在需要对这些场所及室外进行无线覆盖。1设计原则根据实际情况，由于所有大楼基本为平行布局，楼与楼之间的间距为30-50米之间。现场情况比较理想，故本方案考虑采用电信级无线AP加定向天线的方式来实现。无线局域网信号覆盖示意图如上图所示：整个校区通过AC+AP方式无线覆盖，教学楼、综合楼、学生宿舍、教室公寓的走廊通道处每层设置3个AP点，室外在篮球场足球场主干道路处设置6个室外AP点。2主要设备技术要求无线AP/网桥无线AP,ZXV10W660AV2ZXVlOW660AV2,是一款一体化、500mW大功率、适合室外大面积覆盖的AP产品。工作在2.4GHZ频段,符合IEEE802.1lbgn标准,提供WPA、WPA2、802.1x认证机制、MAC访问控制、WEP加密等安全机制保证数据在公共网络的安全性，具有传输速率高、覆盖距离远等特点。ZXV10W660AV2具有独特的防水防尘设计，配备远程供电。可以在室外全天候条件下使用，应用场景包括架设楼顶、专用塔杆等室外场所，为宽带接入提供又一种便利途径；W660A也可做点对点和点对多点室外无线远距离网桥，实现两点或多点之间的无线传输。3系统主要配置系统主要配置清单序号设备名称规格型号品牌/产地单位数量1无线ACZXVlOW981SV2（64户）中兴台12无线APZXVlOW660AV2Enterprise室外专用中兴Zx63无线APZXVlOW812NV2Enterprise（室内专用）中兴台294接入交换机5250-28TS-L中兴台95光纤模块SFP-GE-SIOk中兴个186非屏蔽双绞线UTP-6安普箱127辅材批14系统主要功能实现4.1主要功能1）符合IEEE802.11bgn协议，具有同时与802.1lb、802.11g、802.1In终端通信的能力；2）支持节电模式；3）支持有线链路完整性功能，当上行有线链路中断后应能自动关闭无线信号发射；4）支持桥接模式的数据转发和PPPoE等二层数据包的透传；5）支持多SSlD功能；6）支持自动功率调整和自动信道选择；7）支持瘦AP的广播、DHCP、DNS、静态IP地址发现AC功能；8）支持用户二层、三层的漫游；9）支持多种安全模式的混合接入；10）支持基于用户和基于流量的负载均衡；11）支持非法AP检测；12）支持IEEE802.1QVLAN功能；13）支持IGMPSNoOPlNG,且符合IGMPV2版本（RFC2236）协议要求；14）支持SNTP协议；15）支持WLANQoS功能要求，即支持IEEE802.1Ie和WMM协议和ITU-TY.1291规定的QoS机制;16）支持基于MAC地址的接入控制和WLAN接口的基本安全性要求；17）支持本地管理和远程管理。支持访问日志和安全日志；18）支持10/1OOBase-T接口，并符合IEEE802.3-2005标准要求，支持MDI/MDI-X自动检测连接网线功能；19）支持以太网远端供电，符合IEEE802.3af、正EE802.at的规定;20）软件版本胖瘦一体化，支持胖模式和瘦模式软件切换；21）支持64/128/152位WEP加密功能；WPA,WPA2,WPA-PSK,WPA2-PSK；22）支持802.1x扩展认证方式；23）支持IPV4/IPV6；4.2高效、节能、稳定、耐用1）用户容量建议并发/支持最大用户数：30/500；2）覆盖范围室内0200米，无盲点覆盖，室外01000米；3）支持标准PoE供电，48V350mA,整机均值功耗小于11.5W；4） MTBF：IOoooO小时以上；5）工作温度：-4（TC55；6）储存温度：-4080；7）相对湿度：0%-100%;8）防水技术满足IP65；9）防雷技术：有线口IOKA气体防雷装置，无线口可外接避雷器。4.3电信级网络管理1）支持中兴统一网管平台；2）WEB页面配置；3）SNMPAgent（实现标准MIB和厂家自定义MIB,完成告警TRAP功能）；4）支持版本远程升级；5）支持配置文件远程升级。
