妇幼保健院二期建设项目-3栋托育综合服务中心-隔热检查计算书.docx

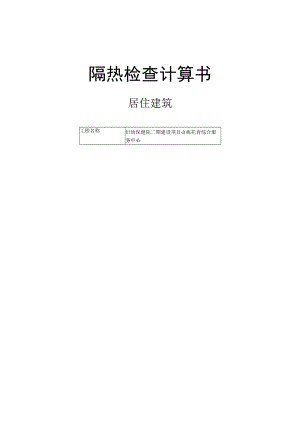

隔热检查计算书居住建筑工程名称妇幼保健院二期建设项目-3栋托育综合服务中心1建筑概况32评价依据33评价目标与方法33.1 评价目标33.2 评价方法34边界条件参数设置44.1 基本设置44.2 室外空气温度54.3 室外太阳辐射照度54.4 室内空气温度65工程材料66工程构造66.1 屋顶构造66.1.1 上人平屋面66.2 外墙构造76.2.1 加气混凝土砌体77验算结论87.1自然通风房间8建筑概况2评价依据1 .建筑节能与可再生能源利用通用规范GB55015-20212 .建筑环境通用规范GB55016-20213 .绿色建筑评价标准GB/T50378-20194 .民用建筑热工设计规范GB50176-20165 .施工图、设计说明、墙身大样图、节能计算书3评价目标与方法3.1评价目标1 .依据建筑环境通用规范和绿色建筑评价标准GB/T50378-2019的要求和规定，屋顶和外墙的隔热性能应满足要求。2 .里过房间围护结构的内表面温度计算，判断是否不大于建筑环境通用规范给出的内表面最IWJ温度。3 .2评价方法1 .在给定两侧空气温度及变化规律的情况下，外墙内表面最高温度应符合表3.2.1的要求：表3.2.1外墙内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构(D2.5)轻质围护结构(D<2.5)内表面最高温度i,mxWtc.maxti÷2ti+32 .在给定两侧空气温度及变化规律的情况下，屋面内表面最高温度应符合表3.2.2的要求:表3.2.2屋顶内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构(D>2,5)轻质围护结构(D<2,5)内表面最高温度d"Wte.maxti+2.5ti+3.5表中：自皿一围护结构内表面最高温度(OC),应按民用建筑热工设计规范GB50176-2016附录C.3的规定计算；室内空气温度，()oLa一累年日平均温度最高日的最高温度(OC),应按民用建筑热工设计规范GB50176-2016配套软件气象数据取用。3 .外围护结构内表面最高温度按照规范民用建筑热工设计规范GB50176-2016附录C.3的规定计算：1）按式3.2.3/建立常物性、无内热源的一维非稳态导热的内部微分方程，微分方程的求解可采用有限差分法：式中：,一温度对于时间的导数，Ps。a一材料的导温系数，=三，m2soPC2）按式3.23-2建立第三类边界条件隐式差分格式边界节点方程（边界节点1,节点n可参照）：-W-）+a（t-tf）+p8k=Cp"F2（323-2）式中：CP-材料的比热，J/（kgK）;p一材料的密度，kgm3;一材料的导温系数，a=H,m2/s；PC%一差分步长，m：入一材料的导热系数，LW（mK）;空一对流换热温度，。以3）按式323-3列出各内部节点和边界点的节点方程，并求解节点方程组得到外墙、屋顶内表面温度值。ti=J1aijtj+ctJ=1,2,n（3.2.3-3）式中：0一差分节点温度值，。04边界条件参数设置4.1基本设置公式及变量变量名数值说明（一）内表面边界条件（第三类边界条件）tf夏季室内温度，按民用建筑热工设计规范GB50176-2016第3.3.2条的规定取值。h室内侧对流换热系数，W（m2K）8.7按民用建筑热工设计规范GB50176-2016附录B.4.1,表B.4.1-1取值。（二）外表面边界条件（第三类边界条件）%+i室外侧对流换热系数，（m?K）19.0按民用建筑热工设计规范GB50176-2016附录B.4.1,表B.4.1-2取值。5室外空气逐时温度，按民用建筑热工设计规范GB50176-2016配套软件气象数据取用。Ik表面法向太阳总辐射强度，包括直射和散射,WZm2按民用建筑热工设计规范GB50176-2016配套软件气象参数取值。Ps外表面太阳辐射吸收系数根据工程构造取值。4.2室外空气温度0:001:002:003:004:005:006:007:008:009:0010:0011:0029.9029.7029.3028.8028.4028.3028.5029.0029.7030.8032.0033.3012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0034.4035.0035.0034.5033.6032.7031.9031.4031.2030.9030.7030.604.3 室外太阳辐射照度变量变量名公式来源Ik表面法向太阳总辐射强度，包括直射和散射，WZm2按民用建筑热工设计规范GB50176.2016配套软件气象数据取用。时刻朝向东南西北水平0:000.000.000.000.000.001:000.000.000.000.000.002:000.000.000.000.000.003:000.000.000.000.000.004:000.000.000.000.000.005:0055.6930.8729.6818.1051.206:00182.46102.3492.5663.53179.107:00283.07179.92151.07118.05320.908:00362.65235.53183.74147.97461.509:00368.83287.86209.57170.26583.9010:00327.58332.96231.40189.13688.1011:00240.57353.98240.57197.35743.4012:00228.13334.84335.26187.46717.1013:00197.45279.54387.80161.96609.5014:00157.29205.10362.46127.84440.2015:00104.91123.60242.3381.88246.8016:0037.8740.1489.9124.4777.5017:000.000.000.000.000.0018:000.00().0()0.000.000.0019:000.000.000.000.000.0020:000.000.000.000.000.0021:000.000.000.000.000.0022:000.000.000.000.000.0023:000.000.000.000.000.004.4 室内空气温度0:001:002:003:004:005:006:007:008:009:0010:0011:0031.8131.4331.1330.9530.8830.9531.1331.4331.8132.2532.7333.2112:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.6634.0434.3434.5234.5834.5234.3434.0433.6633.2132.7332.255工程材料材料名称导热系数蓄热系数S密度比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210石灰砂浆0.81010.0701600.01050.00.0443钢筋混凝土1.74017.2002500.0920.00.0158细石混凝土1.51015.3602300.0920.00.0173加气混凝土砌体0.1803.100700.01050.00.0998挤塑聚苯板0.0300.34035.01380.00.0000面砖1.51015.3602300.0920.00.0173隔声砂浆0.93011.370850.01050.00.02106工程构造6.1 屋顶构造6.1.1 上人平屋面材料名称由外到内厚度差分步长导热系数蓄热系数修正系数热阻热惰性指标(ITIm)(mm)W(m.K)W(m2.K)(m,K)WD=R*S面砖1010.01.51015.3601.000.0070.102水泥砂浆258.30.93011.3701.000.0270.306细石混凝土4010.01.51015.3601.000.0260.407挤塑聚苯板8011.40.0300.3401.202.2220.907水泥砂浆2010.00.93011.3701.000.0220.245细石混凝土3010.01.51015.3601.000.0200.305钢筋混凝土12012.01.74017.2001.000.0691.186各层之和3252.3933.457差分时间步长（分钟）5.0外表面太阳辐射吸收系数0.75传热系数K=1/(0.16+ER)0.39重质/轻质重质围护结构6.1.1.1 自然通风房间：逐时温度0:001:002:003:004:005:006:007:008:009:0010:0011:0033.2133.0232.8432.6732.5332.4232.3532.3332.3532.4232.5332.6712:00
