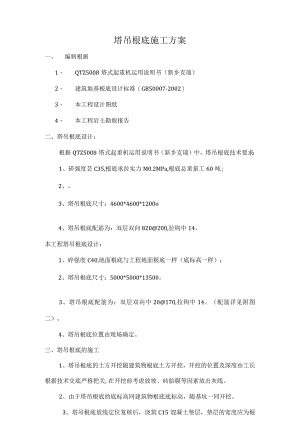

塔吊根底施工方案一、编制根据1、 QTZ5008塔式起重机运用说明书（新乡克瑞）2、 建筑地基根底设计标准（GB50007-2002）3、 本工程设计图纸4、 本工程岩土勘察报告二、塔吊根底设计：根据QTZ5008塔式起重机运用说明书（新乡克瑞）中，塔吊根底技术要求：1、碎强度芸C35,根底承拉实力M0.2MPa,根底总重量工60吨;2、。3、塔吊根底尺寸：4600*4600*1200o4、塔吊根底配筋为：双层双向820200,拉钩中14。本工程塔吊根底设计：1、碎强度C40,地面根底与工程地面根底一样（底标高一样）；2、塔吊根底尺寸：5000*5000*13500。3、塔吊根底配筋为：双层双向中20170,拉钩中14。（配筋详见附图二）。4、塔吊根底位置由现场确定。三、塔吊根底的施工1、塔吊根底的土方开挖随建筑物根底土方开挖，开挖的位置及深度由工长根据技术交底严格把关,在开挖前考虑放坡、砖胎膜等因素放出灰线。2、由于塔吊根底的底标高同建筑物根底底标高，随基坑一同开挖。3、塔吊根底放线定位复核后，浇筑C15混凝土垫层，垫层的宽度应为根底外边每侧加300mmo4、垫层到达肯定强度后，放出预埋标准节及砖胎膜位置线，然后四周砌筑240mm砖胎膜，砌成粉刷后内净口为5米X5X240的砖垛，同时加钢管立杆按60Cm一道，加斜撑顶住立杆进展加固。5、砖胎膜到达肯定强度后开始绑扎钢筋，配筋为中20170双层双向，底部爱护层厚度100mm,拉钩为中14成梅花型布置，详见附图配筋图，马登筋为0202000全部钢筋均为三级钢。6、钢筋绑扎成型后，将四个支腿与一节塔身相连下入基坑内，校正四个支腿的平整度在2mm以内。并与钢筋焊接在一起固定牢固，用镀锌扁铁40*4与根底底板钢筋焊接，然后引出根底面，在塔吊安装后于标准节焊接。安装详见附图一。假如不能满意接地电阻4。的要求，实行人工接地补充，同时由于塔吊的旁边有高层，已处在防雷爱护半径之内。7、绑扎好根底底板钢筋后，将与一节塔身相连的支腿用20t吊车吊到基坑中，用钢筋将支腿和底部钢筋焊接成一个整体，平整度限制在5mm以内是整个塔吊限制的关键，然后接着绑扎安装上部的钢筋。8、绑扎好上部钢筋后，浇注碎，位应留置3组试块，一组标养,二组同条件，塔吊安装应在於强度到达100%时安装。9、待塔吊安装好后，考虑周边土方优先回填，同时在塔吊根底上砌筑240厚挡土墙，挡土墙呈矩形，长宽各2.5m。高度先砌1.0m,根据进度土方回填1.3m.塔吊北侧部分在砌筑好挡土墙后开始回填,靠建筑物侧塔吊人工先回填30Cnl高，且朝外向放坡，塔吊边2m范围用水泥砂浆硬化。10、为防止根底内积水，可以在根底外侧砌筑一个集水井，集水井深80cm,内尺寸为80×100cm,便于安放一个抽水水泵将积水排出。塔吊的安装与撤除需待确定塔吊租赁方后，才可以报上塔吊安装与撤除方案。附图一：根底固定470)1.钢籁溟凝土基础2.固定支脚附图二：根底配筋图1=02J
