培训课件之卷扬机培训资料.docx

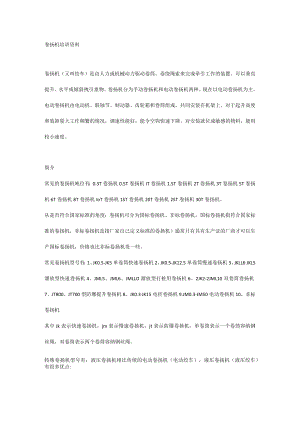

卷扬机培训资料卷扬机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。简介常见的卷扬机吨位有：0.3T卷扬机0.5T卷扬机IT卷扬机1.5T卷扬机2T卷扬机3T卷扬机5T卷扬机6T卷扬机8T卷扬机IoT卷扬机1ST卷扬机20T卷扬机25T卷扬机30T卷扬机。从是否符合国家标准的角度：卷扬机可分为国标卷扬机、非标卷扬机。国标卷扬机指符合国家标准的卷扬机，非标卷扬机是指厂家自己定义标准的卷扬机）通常只有具有生产证的厂商才可以生产国标卷扬机，价格也比非标卷扬机贵一些。常见卷扬机型号有：1、JK0.5-JK5单卷筒快速卷扬机2、JK0.5-JK12.5单卷筒慢速卷扬机3、JKLL6JKL5溜放型快速卷扬机4、JML5、JML6、JMLLO溜放型打桩用卷扬机6、2JK2-2JML10双卷筒卷扬机7、JT800、JT700型防爆提升卷扬机8、JK0.3JK15电控卷扬机9.JM0.3-JM50电动卷扬机10、非标卷扬机其中Jk表示快速卷扬机，jm表示慢速卷扬机，jt表示防爆卷扬机，单卷筒表示一个卷筒容纳钢丝绳，双卷筒表示两个卷筒容纳钢丝绳。特殊卷扬机型号有：液压卷扬机相比传统的电动卷扬机（电动绞车），液压卷扬机（液压绞车）有很多优点:1 .过载保护2 .冲击防护3 .防爆性能注意事项卷扬机使用时的注意事项：1、卷筒上的钢丝绳应排列整齐，如发现重叠和斜绕时，应停机重新排列。严禁在转动中用手、脚拉踩钢丝绳。钢丝绳不许完全放出，最少应保留三圈。2、钢丝绳不许打结、扭绕，在一个节距内断线超过10%时，应予更换。3、作业中，任何人不得跨越钢丝绳，物体（物件）提升后，操作人员不得离开卷扬机。休息时物件或吊笼应降至地面。4、作业中，司机、信号员要同吊起物保持良好的可见度，司机与信号员应密切配合，服从信号统一指挥。5、作业中如遇停电情况，应切断电源，将提升物降至地面。6、工作中要听从指挥人员的信号，信号不明或可能引起事故时应暂停操作，待弄清情况后方可继续作业。7、作业中突然停电，应立即拉开闸刀，将运送物放下。8、作业完毕、应将料盘落地、关锁电箱。1噪声巨大的原因底盘采用箱形结构,不是所有焊缝都进行连续焊接,各个底盘焊缝的长短、高低位置不同，底盘刚性存在较大个体差异，有的则产生共鸣效应，机器如有一点震动噪声就被放大；底盘由钢板焊成，不具备吸震消声功能，如果其固有频率与齿轮啮合频率接近就可能造成个别机器因齿轮弱小震动引发较大共震，引起噪声值上升。分类及特性卷扬机的分类及其不同特性卷扬机包括建筑卷扬机，同轴卷扬机主要产品有：JM电控慢速大吨位卷扬机、JM电控慢速卷扬机、JK电控高速卷扬机、JKL手控快速溜放卷扬机、2JKL手控双快溜放卷扬机、电控手控两用卷扬机、JT调速卷扬机、KDJ微型卷扬机等，仅能在地上使用，可以通过修改用于船上。它以电动机为动力，经弹性联轴节，三级封闭式齿轮减速箱，牙嵌式联轴节驱动卷筒，采用电磁制动。该产品通用性高、结构紧凑、体积小、重量轻、起重大、使用转移方便，被广泛应用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖，还可作现代化电控自动作业线的配套设备。Jm系列为齿轮减速机传动卷扬机。主要用于卷扬、拉卸、推、拖重物。如各种大中型碎、钢结构及机械设备的安装和拆卸。适用于建筑安装公司、矿区、工厂的土木建筑及安装工程。由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。同轴卷扬机：（又叫微型卷扬机）电机与钢丝绳在同一传动轴上，轻便小巧，节省空间（其吨位包括（200公斤、250公斤、300公斤、500公斤、750公斤、IoOO公斤等）慢速卷扬机：卷筒上的钢丝绳额定速度约712mmin的卷扬机。快速卷扬机：卷筒上的钢丝绳额定速度约30mmin的卷扬机。电动卷扬机：由电动机作为动力，通过驱动装置使卷筒回转的卷扬机。调速卷扬机：速度控制可以调节的卷扬机手摇卷扬机：以人力作为动力，通过驱动装置使卷筒回转的卷扬机。大吨位非标卷扬机：主要用于卷扬、拉卸、推、拖重物。如各种大中型碎、钢结构及机械设备的安装和拆卸。其结构特点是钢丝绳排列有序、有吊安装可靠、适用于码头、桥梁、港口等路桥工程及大型厂矿安装设备。就是一种利用外力（例如电动机）驱动他运转，然后通过电磁制动器和抱死制动器控制其在无动力下不自由运转，同时经过电动机的带动减速后，驱动一个运转，上可以卷钢索或者其他东西。通常提升高于30吨的卷扬机为大吨位卷扬机，生产大吨位的卷扬机技术在中国只有少数，目前最大吨位是65吨。主要细分为K（快速），JM、JMW（慢速），JT（调速），JKL、2JKL手控快速等系列卷扬机,广泛应用于工矿、冶金、起重、建筑、化工、路桥、水电安装等起重行业。
