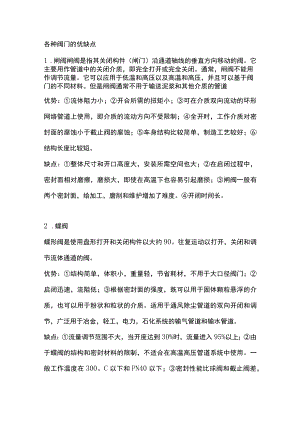

各种阀门的优缺点1 .闸阀闸阀是指其关闭构件（闸门）沿通道轴线的垂直方向移动的阀。它主要用作管道中的关闭介质，即完全打开或完全关闭。通常，闸阀不能用作调节流量。它可以应用于低温和高压以及高温和高压，并且可以基于阀门的不同材料。但是闸阀通常不用于输送泥浆和其他介质的管道优势：流体阻力小；开合所需的扭矩小；可在介质双向流动的环形网络管道上使用，即介质的流动方向不受限制；全开时，工作介质对密封面的腐蚀小于截止阀的腐蚀；车身结构比较简单，制造工艺较好；结构长度比较短。缺点：整体尺寸和开口高度大，安装所需空间也大；在启闭过程中，密封面相对磨擦，磨损大，即使在高温下也容易引起磨损；闸阀一般有两个密封面，给加工，磨削和维护增加了难度。开闭时间长。2 .蝶阀蝶形阀是使用盘形打开和关闭构件以大约90。往复运动以打开，关闭和调节流体通道的阀。优势：结构简单，体积小，重量轻，节省耗材，不用于大口径阀门；启闭迅速，流阻低；根据密封面的强度，既可以用于固体颗粒悬浮的介质，也可以用于粉状和粒状的介质。适用于通风除尘管道的双向开闭和调节，广泛用于冶金，轻工，电力，石化系统的输气管道和输水管道。缺点：流量调节范围不大，当开度达到30%时，流量进入95%以上；由于蝶阀的结构和密封材料的限制，不适合在高温高压管道系统中使用。一般工作温度在300。C以下和PN40以下；密封性能比球阀和截止阀差，因此用于密封要求不是很高的地方。3 .球阀球阀由旋塞阀演变而来。它的打开和关闭部分是一个球体，它使用该球体绕阀杆的轴线旋转90。以达到打开和关闭的目的。球阀主要用于切断，分配和改变管道中介质的流动方向。设计为V形开口的球阀也具有良好的流量调节功能。优势：具有最低的流阻（实际上为0）;由于在工作时（没有润滑剂）不会卡住，因此可以可靠地用于腐蚀性介质和低沸点液体中；可以在较大的压力和温度范围内完全密封；可以实现快速的开合，某些结构的开合时间仅为0.05s0.1s,以确保可以在试验台的自动化系统中使用。快速打开和关闭阀门时，操作中无震动；球形盖可以自动定位在边界位置；工作介质两侧可靠密封；完全打开和完全关闭时，球和阀座的密封面与介质隔离，因此高速通过阀的介质不会造成密封面的腐蚀；结构紧凑，重量轻，可以认为是低温介质系统最合理的阀门结构；阀体是对称的，尤其是焊接的阀体结构，可以承受管道井的应力；关闭件可以承受高压差。body具有完全焊接体的球阀可直接埋在地下，因此不会腐蚀阀的内部零件，最长使用寿命可达30年。它是石油和天然气管道的最理想阀门。缺点：由于球阀的主座密封圈材料为聚四氟乙烯，因此对几乎所有化学物质均呈惰性，摩擦系数小，性能稳定，不易老化，适用温度范围广，密封性能优良等综合特性。但是，PTFE的物理特性（包括高膨胀系数，对冷流的敏感性和较差的导热性）要求阀座密封件的设计要着眼于这些特性。因此，当密封材料变硬时，密封的可靠性受到损害。而且，PTFE具有较低的耐高温等级，只能在低于180的温度下使用。高于此温度，密封材料将变质。长期使用时，通常只能在120。C下使用。它的调节性能不如截止阀，尤其是气动阀（或电动阀）。4 .截止阀指阀的关闭部分（阀瓣）沿阀座中心线移动的阀。根据阀盘的这种运动形式，阀座端口的变化与阀盘行程成正比。因为这种阀的阀杆的打开或关闭行程相对较短，并且具有非常可靠的关闭功能，并且因为阀座端口的变化与阀瓣的行程成正比，非常适合流量调节。因此，这种阀非常适合于切断或调节和节流。优势：在启闭过程中，阀瓣与阀体密封面之间的摩擦小于闸阀，因此具有耐磨性。打开高度一般仅为阀座通道的1/4,因此比闸阀小得多。通常在阀体和阀盘上只有一个密封面，因此制造过程比较好，易于维护；由于填充剂一般是石棉和石墨的混合物，因此耐高温性较高。通常，蒸汽阀使用截止阀。缺点：由于介质通过阀的流向已发生变化，因此截止阀的最小流阻也高于大多数其他类型的阀；由于行程较长，因此打开速度比球阀慢。5 .旋塞阀指具有柱塞状的关闭部件的旋转阀。阀塞上的通道口通过旋转90。与阀体上的通道口连通或分开，以实现打开或关闭。阀塞的形状可以是圆柱形或圆锥形。该原理基本上类似于球阀的原理。球阀是在旋塞阀的基础上开发的。它主要用于油田开采，也用于石油化工。6 .安全阀它用作压力容器，设备或管道上的过压保护装置。当设备，容器或管道中的压力升高到允许值以上时，阀门将自动打开，然后将其全部排出，以防止设备，容器或管道中的压力持续升高；当压力降至规定值时，阀门应自动及时关闭，以保护设备，容器或管道的安全运行。7 .疏水阀在输送蒸汽，压缩空气和其他介质时，会形成一些冷凝水。为了确保设备的工作效率和安全操作，应及时清除这些无用和有害的介质，以确保设备的使用和使用。它具有以下功能：可以快速去除产生的冷凝水；防止蒸汽泄漏；排除空气和其他不凝性气体。8 .减压阀它是一种通过调节将入口压力降低至所需的某个出口压力的阀，并依靠介质本身的能量来自动维持稳定的出口压力。9 .止回阀也称为倒流阀，止逆阀，背压阀和单向阀。这些阀通过管道中介质流动产生的力自动打开和关闭，属于自动阀。止回阀用于管道系统，其主要功能是防止介质倒流，防止泵和驱动马达倒转以及排出容器介质。止回阀也可用于为压力可能会高于系统压力的辅助系统供应管道
