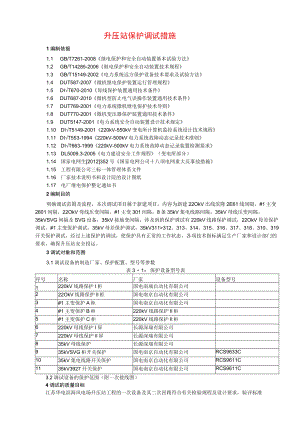

升压站保护调试措施.docx
升压站保护调试措施1编制依据1.1 GB/T7261-2008继电保护和安全自动装置基本试验方法1.2 GB/T14285-2006继电保护和安全自动装置技术规程1.3 GB/T15149-2002电力系统远方保护设备技术要求及试验方法1.4 DUT587-2007微机继电保护装置运行管理规程1.5 DIT670-2010母线保护装置通用技术条件1.6 DUT687-2010微机型防止电气误操作装置通用技术条件1.7 DUT769-2001电力系统微机继电保护技术导则1.8 DUT770-2001微机变压器保护装置通用技术条件1.9 DUT5147-2001电力系统安全自动装置设计技术规定1.10 DIT5149-2001220kV-550kV变电所计算机监控系统设计技术规程1.11 DIT553-1994220kV-500kV电力系统故障动态记录技术准则1.12 DIT663-1999220kV-500kV电力系统故障动态记录装置检测要求1.13 DL5009.3-2005电力建设安全工作规程（变电所部分）1.14 国家电网生2012352号国家电网公司十八项电网重大反事故措施1.15 工程有限公司三标一体管理体系文件1.16 厂家技术说明书和设计院的设计图纸1.17 电厂继电保护整定通知书2编制目的明确调试范围及流程，本次调试项目属于新建项目，内容为新建22OkV出线滨隆2E61线间隔，#1主变2601间隔，22OkV母线压变间隔，#1主变301间隔，8条35kV集电线路间隔，35kV母线压变间隔，35kVSVG间隔及SVG设备，35kV接地变间隔，涉及到的保护调试有220kV线路保护调试，22OkV母差保护调试，#1主变保护调试，35kV母差保护调试，35kV311>312、313、314、315、316、317、318、310、319开关保护调试，经过上述保护的调试，使保护具有正常的工作状态，各项技术指标满足生产厂家和设计部门的要求，确保升压站安全投运。3调试对象和范围3.1调试设备的制造厂家、保护配置、型号等参数表31：保护设备型号表序号名称厂家设备型号1220kV线路保护I柜国电南瑞自动化有限公司222OkV线路保护Il柜国电南京自动化有限公司3#1主变保护A柜国电南京自动化有限公司4#1主变保护B柜220kV线路保护Il柜5#1主变保护C柜220kV线路保护Il柜6220kV母线保护I屏长源深瑞有限公司7220kV母线保护Il屏长源深瑞有限公司835kV母线保护长源深瑞有限公司935kVSVG柜开关保护国电南京自动化有限公司RCS9633C1035kV集电线路开关保护国电南京自动化有限公司RCS9611C1135kV3927开关保护国电南京自动化有限公司RCS9611C3.2调试设备的保护范围（附一次接线图）4调试的质量目标江苏华电滨海风电场升压站工程的一次设备及其二次回路符合有关检验规程及设计要求，验评标准达到优良。5调试前应具备的条件和准备工作5.1 具备条件5.1.1 设备已全部安装完毕，符合设计及启动规程要求，按国家、行业标准和相关反事故措施验收签证合格。5.1.2 所有电气设备名称编号清楚、正确，带电部分设有警告标志。5.1.3 保护小室地面平整、整洁。5.1.4 建设单位已下达调试整定通知书，调试整定通知书中应至少包含定值、逻辑、版本号。5.2 准备工作5.2.1 所有与本次校验有关的图纸、资料已齐全。5.2.2 与本次校验相关的作业人员已学习作业指导书，全体作业人员熟悉作业内容、危险源点、安全措施、进度要求、作业标准、安全注意事项。5.2.3 已根据现场工作时间和工作内容填写工作票。5.2.4 配备一定数量的备品。6调试流程7调试方法、工艺、步骤及作业程序7.1 二次校验7.1.1 根据图纸及规范,检查二次接线回路的正确性,使现场二次回路功能能达到设计及规范要求。7.2 二次回路绝缘检查7.2.1 交流电压、电流二次回路绝缘检查表7-121：交流二次回路绝缘电阻记录表序号回路绝缘电阻1交流电压回路对地2交流电流回路对地3交流电压回路之间4交流电流回路之间结论7.2.2电流二次回路接地点检查7.3升压站保护整组联动试验7.4所有模拟故障量均应从保护屏柜的端子排上通入，模拟保护动作。各开关均应动作正确，校验升压站保护带开关传动正确性。7.5二次回路通流、通压试验7.5.1 电流回路二次通流试验试验方法：CT二次加额定电流为5A,测量CT根部电流是否为5A,并测量此时回路电压并计算其交流阻抗，除特别注明外，所通电流回路包括装置内部回路。用直流法确定CT极性的正确性，所加直流电压建议不超过5Vo8调试质量验评标准序号检验项目质量标准检查方法1二次回路接线正确查线检查2保护元件调整试验符合设计要求试验3保护直流回路符合设计要求试验4电流回路二次加电检查正常试验5电压回路二次加电检查正常试验6继电保护装置动作正确试验7整组传动试验动作正确、符合设计要求试验8分、合闸动作正确率动作正确试验9后台操作正确率动作正确试验10动作信号正确率动作正确试验11CT接地符合设计要求试验12PT接地符合设计要求试验99.19.29.39.49.59.69.79.81010.1安全技术措施明确分工、组织到位、统一指挥；操作试验工作指定到人，专人监护，工作完成后及时汇报；凡在试验设备上的修改接线工作需经试验负责人认可后方可实施；试验范围内的一、二次设备应悬挂相应的标示牌：已运行带保管的设备应标识明确,作好隔离措施；临时措施、临时电源有明确标示，并做好隔离工作，试验完成及时恢复;禁止未经运行同意，进入非本次改造项目的设备范围工作；配备足够的消防器材。环境、职业健康安全风险因素控制措施环境因素的控制1.1.1 1本项目可能造成影响环境因素试验过程中废弃的电线，相色带等。1.1.2 2针对可能造成影响环境的因素采取的控制措施试验完成后及时清理现场。10.2 职业健康安全风险因素的控制10.2.110.2.1.110.2.1.210.2.1.310.2.210.2.2.110.2.2.2本项目的危险源辨别生产工作场所未戴或未正确佩戴安全帽；调试生产场所沟、孔、洞盖板在基建期间多处不全，楼梯、照明不完好；生产场所未按照规定着装。针对可能出现的危险源采取的控制措施在生产工作场所配备足够安全帽，要求所有调试人员正确佩戴安全帽；进入现场时，注意警戒标志，对明显危及人生安全的工作场所，禁止进入，照明不良的场所不得进入工作。10.3 .2.3生产场所按规定着装。11 组织分工11.1 有限公司负责现场试验工作及分析研究调试中的技术问题。11.2 有限公司负责试验过程中的设备检查消缺工作。11.3 中国电力工程顾问集团公司负责相应的协调工作。11.4 江苏华电滨海风电有限公司负责设备的正式挂牌工作。11.5 监理单位负责试验过程中安全监督工作。12 调试仪器设备表121：调试仪器设备序号仪器、仪表名称型号产品编号检验有效期制造厂家1三相试验仪PW4361E108904032015.12.12北京博电2万用表FLUKE115B985411242016.06.03美国FLUKE3绝缘电阻表ALTEK334A6711501001F2016.07.24KDDQ4相位表DS-200213ZX2015060912016.07.25山东达顺5单相试验仪SVERKER65015052742016.09.09Megger13附录，一次系统图滨隆2E61线线雌变A2E613至22OkV隆兴变压变ITA3MWtSlPl2E614甲,1-2E611200120014甲35kV母线311318SVGS1护S保SISIli,:.:保母测计AAAAP21T2T3T4TP1SISIABS,/，二翼球女变障1聿故OlAIA2A36c5ITTT2P1KI2WffiMSSftM.ui.d112342602TA歆2TAP2#1主变SS2ABS动动护！左斤保SS变笠件Ia310田歙素Pl22OkV母线26010,10ITA保护Sl2TA母花保护SI3T(S4TAiIIftSI#3、#4、#5、88集电线路#1所用变#1、#2、#6、#7Pl
