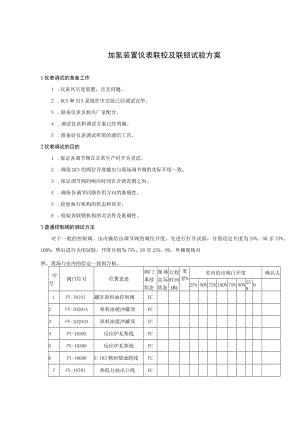

加氢装置仪表联校及联锁试验方案.docx

加氢装置仪表联校及联锁试验方案1仪表调试的准备工作1 .仪表风引进装置，且无问题。2 .DCS和SIS系统在中交前已经调试完毕。3 .联系仪表及相关厂家配合。4 .调试仪表和调试方案已经明确。5 .准备好仪表调试所需的通信工具。2仪表调试的目的1 .保证各调节阀在正常生产时开关灵活。2 .确保DCS的阀位开度输出与现场调节阀的实际开度一致。3 .保证调节阀的响应时间在合理范围之内。4 .确保各调节回路作用方向的准确性。5 .检验执行机构的状态和误差。6 .检验各联锁机构的灵活性及准确性。3普通控制阀的调试方法对于一般的控制阀，由内操给出调节阀的阀位开度，先进行打开试验，分别设定开度为25%、50乐75%、100%；然后进行关闭试验，开度分别为75%、50乐25%、0%。外操现场对照，现场与室内的给定一致则合格。序号阀门位号位置表述阀门事故状态现场实际状态行程时间(S)变差%室内给出阀门开度确认人25%50%75%100%75%50%25901FV-IOlOl罐区原料油控制阀FC2PV-10201A原料油缓冲罐顶FC3PV-10201B原料油缓冲罐顶FC4FV-10305反应炉瓦斯线FC5FV-10308反应炉瓦斯线FC6TV-10608E-103精制柴油跨线FC7FV-10701热低分油出口线FC序号阀门位号位置表述阀门事故状态现场实际状态行程时间(S)变差%室内给出阀门开度确认人25%50%75%100%75¾50%25908LV-I1102D-105污水出口线FC9FV-I1102冷低分油出口线FC10PV-IllOl冷低分气出口线FC11PV-10901A注水罐顶FC12PV-10901B注水罐顶FC13FV-10906注水罐来水线FC14PV-11301贫胺液罐顶FC15PV-11301B贫胺液罐顶FC16FV-I1301贫胺液罐来液线FC17TV-11303贫胺液冷却器旁路FC18LV-I1202循环氢脱硫塔底富胺液出口线FC19PV-I1402汽轮机出口背压蒸汽出口线FO20PV-30301D-309顶FC21LV-30301D-309液体出口线FC22FV-20101汽提塔汽提蒸汽线FC23FV-20201汽提塔顶回流线FO24LV-20101D-201油进分储塔前FC25FV-20202D-201油出装置线FC26PV-20201汽提塔顶回流罐顶FC27LV-20201D-201污水出口线FC28FV-20502F-201一路进料线FO29FV-20503F-201二路进料线FO30FV-20504F-201三路进料线FO31FV-20505F-201四路进料线FO序号阀门位号位置表述阀门事故状态现场实际状态行程时间(S)变差%室内给出阀门开度确认人25%50%75%100%75¾50%259032FV-20506F-201五路进料线FO33FV-20507F-201六路进料线FO34PV-20502F-201瓦斯线FC35FV-20301分谣塔顶回流线FO36PV-20401A分僧塔顶回流罐顶FC37PV-20401B分僧塔顶回流罐顶FC38TV-20601分储塔进料旁路FC39PV20506燃料油进F-201FC40FV-20701精制柴油出装置界区FC41FV-20401D-202油出装置线FC42LV-20402D-202污水出装置线FC43PV-30401燃料气进D-307线FC44LV-40101除氧水进E-202线FC45PV-30201BD-305顶压控FC46PV-30201CD-305顶压控FC47LV-30201含硫污水出装置FC48PV-30402燃料油温控FC4高压阀门的调试方法对于加氢装置一些重要的高压阀、电动阀、切断阀，具体调试项目与方法如下。序号阀门位号位置表述调试内容备注1FV-10201P-IOlA泵最小回流线室内开关与现场对比；现场手动与现场对比2FV-10202PToIB泵最小回流线室内开关与现场对比；现场手动与现场对比3FV-10203反应进料泵出口控制阀室内开关与现场对比；现场开关与现场对比4TV-10605E-IOl壳程跨线室内开关与现场开度比较；关仪表风后阀是否锁定开序号阀门位号位置表述调试内容备注5FV-10501冷氢温控线室内开关与现场开度比较；关仪表风后阀是否锁定开。DCS的阀位回讯与现场对比6LV-1070IA热高分油去热低分线室内开关与现场对比；现场手动与现场对比LV-10701B热高分油去热低分线室内开关与现场对比；现场手动与现场对比7FV-10702热高分油去透平线室内开关与现场对比；现场手动与现场对比9LV-I1004冷高分污水出口室内开关与现场对比：现场手动与现场对比10LV-I1002冷高分油出口线室内开关与现场对比：现场开关与现场对比11FV-10903注水泵出口线室内开关与现场对比；现场开关与现场对比12FV-10901P-102A最小回流线室内开关与现场对比；现场开关与现场对比13FV-10902P-102B最小回流线室内开关与现场对比；现场开关与现场对比14FV-I1303P-103A最小回流线室内开关与现场对比；现场开关与现场对比15FV-I1304P-103B最小回流线室内开关与现场对比；现场开关与现场对比16FV-I1302注胺泵出口线室内开关与现场对比；现场开关与现场对比17HV-I1201循环氢脱硫塔旁路室内开关与现场对比；现场开关与现场对比18LV-11202CTOl底富胺液出口室内开关与现场对比；现场开关与现场对比19FV-I1401废氢排放线室内开关与现场对比；现场开关与现场对比20FV-I1404防喘振线室内开关与现场对比；现场开关与现场对比21LV-I1402D-107底液去D-309线室内开关与现场对比；现场开关与现场对比22PV-11502BK-102一返一线室内开关与现场对比；现场开关与现场对比23PV-11502AK-102A二返二线室内开关与现场对比；现场开关与现场对比24PV-11503B新氢去D-307线室内开关与现场对比；现场开关与现场对比25PV-11503A新氧去放空线室内开关与现场对比；现场开关与现场对比26LV-I1502D-108底部液体放空线室内开关与现场对比；现场开关与现场对比27LV-I1501D-109A液体去DT05线室内开关与现场对比；现场开关与现场对比28PV-11602BK-102B一返一线室内开关与现场对比：现场开关与现场对比29PV-11502AK-102B二返二线室内开关与现场对比；现场开关与现场对比30LV-I1601D-109B液体去DT05线室内开关与现场对比；现场开关与现场对比序号阀门位号位置表述调试内容备注31XZV-IOIOi原料进过滤器入口仪表给信号；现场开关；室内开关反馈对照32XZV-10201原料油至E-103仪表给信号；现场开关；室内开关反馈对照33XZV-10202热高分油进HTTol仪表给信号；现场开关；室内开关反馈对照34XZV-10301燃料气进F-IOl线仪表给信号；现场开
