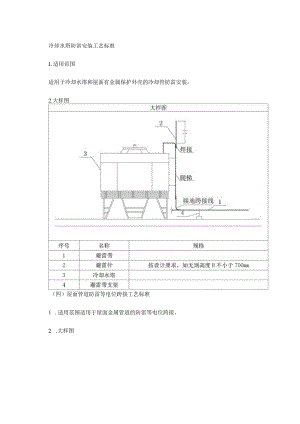

冷却水塔防雷安装工艺标准L适用范围适用于冷却水塔和屋面有金属保护外壳的冷却管防雷安装。2.大样图（四）屋面管道防雷等电位跨接工艺标准1 .适用范围适用于屋面金属管道的防雷等电位跨接。2 .大样图屋面管道防雷等电位跨接天面一1BEZ3EZZ1E:-电气其他系统冷却管消防管，给水管虱金属管道其他连接方式跨接方式序号名称规格1接地卡码一25X3镀锌扁钢2联结线10镀锌圆钢或扁钢3阀体金属法兰连接4跨接线-25X3镀锌扁钢或16m2接地线5非法兰连接方式的连接件或阀体3.工艺核心要义叙述为改进电磁环境，所有与建筑物组合在一起的大尺寸金属件都应等电位连接在一起，并与防雷装置相连，如屋顶金属表面、立面金属表面及其固定框架、混凝土内钢筋和金属门窗框架。但第一类防雷建筑物的独立接闪器及其接地装置除外。屋面各系统金属管道由屋面进入室内前应通过与接地干线的联结实现等电位联结，金属管道通过抱箍在管道上的卡码与接地干线的焊接实现联结，电气金属槽架和金属风管不能通过支架联结，应直接与接地干线联结。非金属阀体、卡箍连接件、橡胶软接，螺栓少于5颗的金属法兰及法兰式金属阀体需要作接地跨接。若管道为焊接管则不使用接地卡码，采用焊接方式连接。4.注意事项接地一律采用并联形式，不得采用串联方式。
