农村公路建设项目设计--路线说明.docx

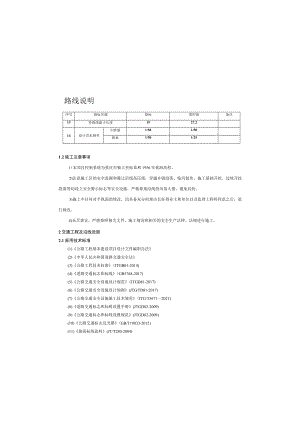

路线说明序号指标名廊指标果用值备注13竖曲线最小长度1527.214设计洪水频率小桥涵1/501/50路基1/501/251.2施工注意事项1)本项目控制系统为重庆市独立坐标系和1956年黄海高程。2)注意施工区的安全监测和避让沿线高压线，穿越乡镇段落、临河陡坎、施工基础开挖、边坡开挖段落等均设立安全警示标志等安全设施，严格尊重沿线的风俗人情，避免纠纷。3)施工中任何对平纵面的修改，均具备充分的理由且征得业主和单位以及监理工程师同意之后，进行修改。4)未尽事宜，严格按照相关文件、施工规范和相关的安全生产法律、法规进行施工。2交通工程及沿线设施2.1采用技术标准(1)公路工程基本建设项目设计文件编制办法(2)中华人民共和国道路交通安全法(3)公路工程技术标准(JTGB01-2014)(4)道路交通标志和标线(GB5768-2017)(5)公路交通安全设施设计规范(JTGD81-2017)(6)公路交通安全设施设计细则(JTGTD81-2017)(7)公路交通安全设施施工技术规范(JTG/T36712021)(8)道路交通标志和标税设置手册(JTGD82-2009)(9)公路交通标志和标线设置规范(JTGD82-2009)(10)公路交通标志反光膜(GB/T18833-2012)(11)路面标线涂料(JT/T280-2004)第二篇1路线平、纵面线形1.1路线布设的原则本项目包含3条主要道路分别为梅练路、煤厂路1段、煤厂路2段，总长4.65Km,其中梅练路为拓宽改造项目,煤厂路1段、2段均为白改黑项目。本次道路改造项目遵循以下原则：梅练路全长约1.85km,老路平纵指标基本满足小交通量农村公路工程技术标准JTG2111-2019中的四级公路标准要求，因此本次拓宽改造平纵线型采用老路的平纵面，仅对一处平曲线进行适当改线。煤厂路两段总长约2.8km,老路平纵指标基本满足小交通量农村公路工程技术标准JTG2U1-2O19中的四级公路标准要求，本项目为白改黑，对原道路的平、纵、横不作调整，本次仅对路面、路肩、交安及排水设施进行整治。梅练路技术指标表序号指标名称指标果用值备注1公路等级四级公路I类四级公路I类(小交通量)2起讫桩号KO+OOOK1+848.2153路段长度(km)1.8484设计速度(km/h)15155路基宽度Gn)6.57.06平曲线最小半径一般值(m)2020极限值(Q15207不设超商最小平曲线半径(O90908停车视距Gn)15159最大纵坡(%)1413.9地形受限10最短坡长(m)454511凸型竖曲线最小半径7535012凹型型曲线最小半径75300生，起到十分重要的作用。为了保证公路修建后的便捷畅通和良好运营，同时提高公路的行车安全性，设置指路标志、警告标志、禁令标志、道路标线、波形梁护栏等交通工程设施。交通安全设施的设置，除满足基本功能需耍以外，使其布置和结构形式醒目、美观，与公路及周围环境协调，形成一个独特的自然景观，达到安全、经济、适用、美观的统一。沿线护栏均不满足现行规范要求，对沿线护栏进行拆除新建。护栏采用吊装出场，运至甲方指定堆场。2.3.1标志(1)原则根据本路交通组成情况，对该路进行补充增设标志标牌。交通标志以不熟悉周围路网体系但对出行路线有所规划的公路使用者为对象，为其提供清晰、明确、简洁的信息、。通过交通标志信息的引导，结合路面标线的使用，合理组织交通流，有效提高公路行车安全，使公路使用者顺利、快徒抵达目的地.交通标志的结构、版面考虑其视认效果和美学要求，外形力求庄重、大方和美观。本路段标志分为警告标志、禁令标志、指路标志、指示标志，在标志的布设上就点考虑：a.及时地给司机提供准确的信息：b.有效结合路面标线、其他公路设施及路况布置；c.全线各种类型标志统一布局，形成整体系统。(2)标志版面及材料a.版面上字符：本工程标志版面上的字符信息均采用中文方式，按照道路交通标志和标线(GB5768-2017)并结合该公路实际情况及需要。各版面字体采用GB5768-2009中规定的“交通标志专用字体:警告标志颜色为黄底、黑边、黑图案；禁令标志颜色白底、红圈、黑图案。b.标志反光材料，考虑其反光性能、老化性能、耐用年限及造价几项指标，结合本工程特点，确定全线范围内的标志版面的汉字采用I类反光膜。c.标志底板采用3003铝合金板制作，板厚3mm铝合金板材的抗拉强度不小于289.3Mpa,屈服点不小于241.2Mpa,延伸率不小于4%-10%<,(3)结构说明a.本工程标志设置采用了单柱式支撑方式。b.标志基础采用钢筋混凝土独立基础，基础施工控制好混凝土标号及钢筋保护层厚度。c.标志立柱采用结构用无缝钢管，顶端用5空米厚钢板焊接封钢材性能符合现行有(12)轮廓标(GBZT24970-2010)(13)道路交通标志板及支撑件(GB/T23827-2009)(14)公路交通工程钢结构件防腐技术条件(GB/T18226-2015)(15)路面标线用玻璃珠(GB/T24722-2020)(16)交通标线质量要求和检测方法(GB/T16311-2009)(17)钢结构设计规范(GB50017-2017)(18)波形梁钢护栏第1部分：两波形梁钢护栏(GB/T31439.1-2015)(19)本项目路线、路基、防护、桥梁等相关土建资料(20)国家现行的其它有关标准、规范、规程与规定2.2 现状交通工程设施2.2.1标志道路全段标志标牌设置较少，部分标志标牌存在设置不规范、大小尺寸不统一、位置错误、标志信息重复、错误、锈蚀严重等问题。版面统一,警示内容不冲突,布置美观等,全线标志拆除重建。2.2.2标线道路全段标线设置较完善，均设理车道分界线和车行道边缘线，全线标线材料采用热熔标线。但因路面全部加铺沥青，全线重新施画。2.2.3护栏(1)沿线路段护栏不满足规范要求，已重新布设。(2)护栏拆除：波形板采用人工拆除，拆除的波形板存放在路肩侧，不随意放置,护栏立柱使用机械提升人工配合的拆除方式，具体方法是机械挂上钢丝绳拔除立柱，剩余20Cm时采用人工配合的方式提出，防止护栏立柱荡至道路上，影响行车，造成安全事故。2.2.4轮廓标设置有波形梁护栏路段均设置附着式轮廓标，对驾驶!员视线进行诱导。2.3 内容安全设施是公路不可缺少的基本设施，它对发挥公路的效能，预防和减少交通事故的发2）车行道边缘线车道边缘线设在硬化后的土路肩内，其内边线与车道边缘重合，从而保证行车道的有效宽度。车道边缘线为白色热熔反光型实线，宽度IOcme在出入口、交叉口及允许路边停车路段等允许机动车跨越边缘线的地方，车行道边缘线设置成白色虚线，线宽IOCm。当道路相邻出入口间距小于或等于IOoIn时，车行道边缘虚线连续设置。3）人行横道线人行横道线设在平面交叉和行人横过公路较为集中的路段。人行横道线一般与道路中心线垂直，特殊情况下，其与中心线的夹角不宜小于60度，其条纹与道路中心线平行，人行横道线不满整个路面。人行横道线的线宽45cm,线间隔60CnU本项目根据实际在沿线村庄人行交通量大的路段设置。4）抗滑薄层为增加行车安全性，在纵坡坡度大于4%的下坡路段沥青险表层进行间断性地加铺一层薄层抗滑层材料。厚度控制在5m,宽度IOn1,铺筑间距20m。薄层抗滑层材料的原材料是由A、B两种液体基料、填料和耐磨碎石组成。A、B液体基料和填料按一定比例混合并搅拌，摊铺并撒上耐糜碎石，待其完全固化后即得到薄层抗滑层路面。组分A的技术要求性质技术要求试验方法环氧含量185192ASTM.D1052粘度20C,s40标准粘度计法含水量，%1%ASTM.D1744比重（25C）,g/cm31.11.2ASTM.D1475外观深色目视组分B的技术要求指标技术要求试验方法粘度25匕，s30标准粘度法含水量，%0.5ASTM.D1744比重（25C）,g/cm31.11.2ASTM.D1475关规定。e.警告标志的铝合金板采用卷边方式进行加固，其他矩形标志板周边采用焊接铝合金角钢的方式进行加固。f.大型标志的板面结构，宜采用挤压成型的铝合金板拼接而成。g从节约及方便视认角度出发，若标志位置相近，则合并设置，共用一套支撑结构。（3）标志安装a.柱式标志的标志内边缘距路肩边缘225Cnb标志牌下缘距路面高度为2.5m0b路侧标志安装时与道路中线成一定角度，指路和警告标志其安装角度为。10°,禁令和指示标志的角度为。45°。c.标志安装位置与实际存在的构造物发生冲突时，根据实际情况并征得监理工程师同意后做适当调整。d.标志柱长度均按填方边坡1:1.5,施工时根据实际情况确定其立柱长度。e.安装过程中防止损伤标志板面：f.标志基础混凝土达到设计强度的80%以上进行立柱安装。g.施工单位进场后对地点方向标志、地点距离标志预告的地点方向、距离信息进行核对,若与现场不一致时作调整。h.标志安装角度符合国家标准道路交通标志和标线（GB5768-2017）的有关规定。标志板安装时，将矩形标志板的顶边（底边）调成水平。标志板保持平整，不产生变形。对于因制作、运输、安装等因素造成的标志板面扭曲、变形的，进行调整或更换。i标志施工其他事宜符合国家标准道路交通标志和标线（GB5768-2017）的要求。2. 3.2标线标线的作用是管制和引导交通，和标志配合使用，也可以单独使用。标线确保车辆分流行驶，导流交通行驶方向，指引车辆在汇合和分流前驶入合适的车道，加强行驶纪律和秩序,减少事故。标线的设置保证在白天和夜晚都具有视线诱导功能，并做到车道分界清晰、线向清晰、轮廓分明。（1） .标线设置内容1）车行道分界线车道分界线采用黄虚线，线宽15cm,用以分隔对向交通流，设在对向行驶的车道分界位置。在保证安全的情况下，允许车辆越线变换车道行驶。在小半径圆曲线处为黄色实线，禁止变道。（2） .标线材料用量1）标线涂料符合JT/T280-2004路面标线涂料的要求。2）路面标线材料采用热熔型，涂料中含18-25%的玻璃微珠，施工时涂布涂层后立即将玻璃珠撒布在其表面。表1热熔型涂料的性能项目热熔型反光型突起型密度，g/cm31.8-2.3软化点，C90-125200涂膜外观干燥后，无辕纹、斑点、起泡、裂纹、脱落、粘贴等现象，涂膜颜色和外观与标准板差别不大不粘胎干燥时间，minS3色度性能（45/0）白色涂膜的色品坐标和亮度因数符介规范规定黄色抗压强度，Mpa>1223'C±11C时，212；5(C±2C时，22耐磨性,mg（200转/10Oog后减重）80（JM-100橡胶砂轮）耐水性在水中浸24h无异常现象耐碱性在宏氧化钙饱和溶液中浸24h无异常现象玻璃珠含量，%1825流动性35±
