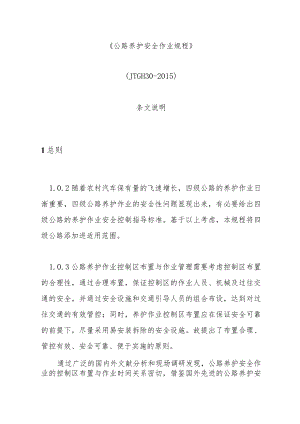

公路养护安全作业规程条文说明.docx

公路养护安全作业规程(JTGH30-2015)条文说明1总则1.0.2随着农村汽车保有量的飞速增长，四级公路的养护作业日渐重要，四级公路养护作业的安全性问题显现出来，有必要给出四级公路的养护作业安全控制指导标准。基于以上考虑，本规程将四级公路添加进适用范围。1.0.3公路养护作业控制区布置与作业管理需要考虑控制区布置的合理性，通过合理布置，保证控制区的作业人员、机械及过往交通的安全，并通过安全设施和交通引导人员的组合布设，达到对过往交通的有效管控；同时，养护作业控制区布置应在保证安全可靠的前提下，尽量采用易安装拆除的安全设施。故提出了布置合理、管控有效、安全可靠、便于实施的原则。通过广泛的国内外文献分析和现场调研发现，公路养护安全作业的控制区布置与作业时间关系密切，借鉴国外先进的公路养护安全作业分类方法，充分考虑我国国情和公路养护实际，提出公路养护作业分类的规定。3基本规定3.0.2长期养护作业时间较长，安全设施需要较长时间保持在原位且完好，故规定宜采用稳固式安全设施并及时检查维护，而修建便道可进一步保证作业人员的安全；短期养护作业比长期养护作业时间稍短，短期内拆装稳固式安全设施将影响作业效率，在保证作业控制区不变的前提下，可采用易于安装拆除的安全设施；临时和移动养护作业的时间短，按照长期和短期养护作业控制区布设安全设施将影响作业效率，可简化。3.0.3公路养护作业对原有路段的通行效率带来一定影响，过多的安全设施布设会对过往交通带来更大的影响，综合权衡安全因素和通行效率，提出本条规定。3.0.6埋设或架设在公路沿线、桥梁上和隧道内的各种设施多种多样，损坏后可能影响养护作业安全。因此，在养护作业前，公路管理机构或经营管理单位、公路养护作业单位应了解各种设施的埋设与架设情况。对于公路养护作业可能损坏设施的情况，应在养护作业前联系设施相关管理单位，采取必要的保护措施。3.0.8公路养护作业控制区布置，可有效警示并引导车辆平稳通过养护作业区域，作业控制区内的安全设施被移动或移除时，可能导致过往车辆对作业控制区的误判，给作业人员和机械设备带来极大的安全隐患。因此，公路养护作业未完成前，任何人不得随意移除或改变养护安全设施的位置、扩大或缩小养护作业控制区的范围。3.0.9进入养护作业控制区人员的安全性与自身的可视性密不可分，应按有关规定穿着带反光标识的服装来保证自身的可视性。公路安全施工风险较大，如在桥梁、隧道、落石路段养护作业及应急抢险、抢修作业时，需要佩戴安全帽,以确保作业人员的自身安全。高速公路及一级公路车速快，为保证交通引导人员的安全，交通引导人员宜站在警告区非行车区域内。3.0.11摆放作业机械、车辆或堆放的施工材料侵占了作业控制区外的空间时，将严重影响过往车辆的正常行驶，车辆为躲避可能会冲进工作区或与其他过往车辆发生碰撞，造成严重的交通事故。3.0.13夜间养护作业可视效果不佳，且驾驶员可能存在疲劳驾驶，为引起过往车辆驾驶员的注意，应充分保证工作区的照明亮度，并布设警示频闪灯来引起驾驶员注意到前方的养护作业，以较高的警惕性顺利通过养护作业路段。4公路养护作业控制区4.0.3养护作业控制区的限速应采用逐级限速或重复提示限速的方法，以提高警告区的安全性和畅通性。根据国内外现场调研、逐级限速经验和模拟计算分析结果，提出每IOOm降低Iokm/h是合适的，同时考虑警告区标志牌的密集程度，提出相邻两个限速标志牌间距不宜小于200m。为了提高隧道养护作业的安全性，最终限速值可降低10kmh或20kmho当车速低于20kmh时，隧道内交通将受到严重影响,因此,最小限速值不宜小于20kmh°4.0.4在警告区，驾驶员从看到第一块施工标志后开始注意到前方存在养护作业区域，根据布设在警告区内的交通标志来调整行车状态。警告区的最小长度根据公路等级、设计速度和交通量确定，其中交通量可用养护作业路段在无养护作业时的断面高峰小时交通量除以养护作业剩余车道数计算。警告区的最小长度由下列因素决定：车辆在警告区内改变行车状态所需要的时间；警告区末端车辆发生拥挤时的最大排队长度。警告区的最小长度可以由下式来估算：S=S1÷S2+S3(4-1)式中：S警告区最小长度(m)；S1从正常行驶降至最终限速值所需的距离(m)；S2车辆到达警告区排队尾部时的最小安全距离(m)；S3一一因封闭草道、车道数减少、行车条件改变等因素引起的车辆排队长度(m)o警告区布设逐级限速标志，限速区域长度Sl可按下式计算：SI=制冷XIOO(4-2)式中：,、小一分别为限速前、后的车辆行驶速度(km/h)。S2是以速度行驶的后续车辆在到达警告区下游不会与前面的改道车辆或排队车辆相撞的最小安全距离，可以按下式计算，计算值列于表4-1中。52=+2g(±0×3.6z8M式中：，驾驶员反应时间，通常取2.5s；道路纵向摩阻系数，取值范围0.290.44；i道路纵坡，上坡取“+”，下坡取“一”；g重力加速度，取9.8ms20表41S?计算表车速(km/h)8070604020S2(m)139113905020S3是因为车辆拥堵而产生的排队长度，和交通流量与最终限速值有关。但研究发现，最终限速值对排队长度影响不明显，如图4-1所示。在确定警告区S3长度时，应综合考虑平均排队长度及最大排队长度。在流量较小时，车速较快，排队长度应着重考虑最大排队长度；在流量较大时，车流发生拥挤车速较慢，可着重考虑平均排队长度。高速公路的排队长度见表4-2o其他等级的公路也可根据同样方法确定。1600r2500(日)超芈w½-限速6OkmhT-限速 70kmh限速 80kmhOooOoo 0 5 0限速60kmh限速70kmh限速80kmhO"" 119001 IOO 1 300 1 500 1 700 1 900流量(puch)a)双向四车道15002 0002 5003 0003 500流量(puch)b)双向六车道图4-1排队长度与交通流量和限速值的关系图表42S3取值表车道形式流量Qpcu(hln)S3(m)双向四车道QWl400400I400<QWl6001OOO16<l80012>1800双向六车道QW280040028<3IOO1OOO31OO<Q3513>3500根据S|、52和S3可以计算不同公路等级、交通量、限速情况下的警告区最小长度。4.0.5当封闭车道养护作业时，为了防止车流在改变车道时发生冲突，应设置一个改变车道的过渡区，使车流的变化缓和、平滑。过渡区分为上游过渡区和下游过渡区。上游过渡区的长度确定是否合理，可以直接在现场观察出来。若车辆在通过过渡区时经常有紧急制动或在过渡区附近拥挤较为严重，则有可能是前方的交通标志布设不当或上游过渡区长度过短。对于封闭路肩养护作业，因车辆正常行驶时，很少会行驶至路肩，即使少量车辆在路肩上行驶，通过较短的过渡区长度仍可换回至行车道，所以封闭路肩养护作业的上游过渡区长度可比封闭车道养护作业的情况明显缩短。根据现场调研及分析研究发现，封闭路肩作业时上游过渡区长度取封闭车道上作业时上游过渡区长度的1/3即可满足要求。4.0.6纵向缓冲区是上游过渡区与工作区之间的一个区段，它的设置主要考虑到如果驾驶员判断失误，有可能直接从上游过渡区闯入工作区，造成养护作业人员伤亡或设备的损坏。纵向缓冲区可以提供一个缓冲区段，给失误车辆提供调整行车状态的余地，避免发生更严重的事故。横向缓冲区位于纵向缓冲区和工作区侧面，用于保障养护作业人员和设备的横向安全。4.0.7工作区长度过大时，将对交通造成严重的影响，产生交通堵塞，甚至导致交通瘫痪。本规程基于安全保通的理念，提出了工作区最大长度的要求。结合大量现场调研和模拟计算分析，发现工作区最大长度超过4km时，车辆延误时间过长，驾驶员普遍难以接受，故本规程提出工作区最大长度不宜超过4kmo4.0.8下游过渡区是将车流引人正常行驶状态的一个区段。下游过渡区布置合理将有利于交通流的平滑。下游过渡区的长度只要保证车辆有足够的长度调整行车状态即可。调研和实地试验发现，在下游过渡区超过30m后，各种速度的车辆均可由工作区平稳过渡到终止区，故下游过渡区长度不宜小于30mo5公路养护安全设施5.0.2以国标道路交通标志和标线(GB5768)为基础,选出了若干种适用于公路养护作业的标志，并根据养护作业需要，在国标基础上做出了丰富。5.0.5为使表述更加简单明确，本规程将锥形交通路标、附设施工警示灯的护栏更名为交通锥和附设警示灯的路栏。通过现场调研和分析研究，优化了交通锥的布设间距。同时,本规程新增了水马的技术要求和布设规定。5.0.6为减少炫光，保证工作区的可视效果，提出了照明设施的方向。为增强养护作业警告区的警告效果，本规程新增了语音提示设施的技术要求和布设规定。5.0.7本规程将施工警告灯更名为警示频闪灯。为增强闪光设施的警示效果，补充了警示频闪灯的颜色等。同时，增加了闪光箭头和车辆闪光灯两种闪光设施。5.0.8为保障公路养护作业控制区的交通安全保通效果，本规程提出了临时交通控制信号设施的技术要求和布设规定。5.0.10-5.0.11为进一步保障养护作业人员、设备及过往车辆的安全，本规程提出了移动式护栏和车载式防撞垫两种安全设施的技术要求和布设规定。6高速公路及一级公路养护作业控制区布置6.1一般规定6.1.2 高速公路及一级公路养护作业控制区采用两侧差异化的布置方法，两侧需要的信息不对称，有利于驾驶员提前变道，提高了过往车辆的安全保通效果，并减少了标志过多造成的信息混乱。6.1.3 当同时进行养护作业的断面间距较小时，车辆通过上游作业控制区后，速度尚未恢复到正常行驶的速度就需再次降速并改变车道，车辆在通过不同断面时需要不断改变车道，行驶轨迹成了“S”形，存在容易发生车祸等安全隐患。必须同时进行养护作业时，为提高交通的安全保通效果，相邻两个作业控制区的布置间距要足够大，让车辆有一个平稳过渡的距离，故提出了相邻两个工作区最小净距的要求。最小净距应大于高速公路养护作业的下游过渡区、终止区和警告区最小长度之和2060m,才能避免两个养护作业控制区直接相连；同时，为使车辆排队状态充分恢复到正常行驶状态,预留3km的排队调整距离，故给出了5km最小净距的要求。6.1.4 养护作业需借用对向车道通行时，若被借用车道上也有养护作业且距离较近，则会对交通产生极大影响，造成严重交通拥堵，故提出了养护作业控制区与被借用车道上的养护作业控制区最小净距的要求。6.2养护作业控制区布置6.2.2 六车道及以上公路的中间车道需要养护作业时，若单独封闭中间车道，开放两边车道，则会给在作业控制区内的作业人员造成心理压力，安全隐患较大。因此，宜同时封闭相邻一侧车道。6.2.3 借用对向车道通行的高速公路及一级公路养护作业，中央分隔带的开口长度有限，难以保证长大车辆正常通行，应在前一出口或平面交叉口布设长大车辆绕行标志，以提醒长大车辆分流通行。6.2.5 由于临时养护作业时间较短，对交通的影响不大，故作业控制区可采用单一限速方法，并可减小警告区长度，在保障作业人员安全的同时，可有效提高工作效率。7二、三级公路养护作业控制区布置7.2养护作业控制区布置7.2.4 为保证车辆以较平稳的状态通过弯道路段，一般将上游过被区或下游过渡区布置在直线段，避免车辆在弯道
