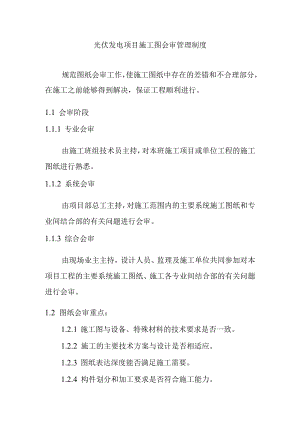

光伏发电项目施工图会审管理制度.docx

光伏发电项目施工图会审管理制度规范图纸会审工作，使施工图纸中存在的差错和不合理部分，在施工之前能够得到解决，保证工程顺利进行。1.1 会审阶段1.1.1 专业会审由施工班组技术员主持，对本班施工项目或单位工程的施工图纸进行熟悉。1.1.2 系统会审由项目部总工主持，对施工范围内的主要系统施工图纸和专业间结合部的有关问题进行会审。1.1.3 综合会审由现场业主主持，设计人员、监理及施工单位共同参加对本项目工程的主要系统施工图纸、施工各专业间结合部的有关问题进行会审。1.2 图纸会审重点：1.2.1 施工图与设备、特殊材料的技术要求是否一致。1.2.2 施工的主要技术方案与设计是否相适应。1.2.3 图纸表达深度能否满足施工需要。1.2.4 构件划分和加工要求是否符合施工能力。1.2.5 扩建工程的新老厂及新老系统之间的衔接是否吻合，施工过渡是否可能。除按图检查外，还应按现场情况校核。1.2.6 各个专业之间设计是否协调。如设备外形尺寸与基础尺寸，土建和安装对建筑物的预留孔洞及预埋件的设计是否吻合，设备与系统连接部位、管线之间、电气和热工控制与机务间相关设计等是否吻合。1.2.7 设计采用的新施工技术、机具和物资供应上有无困难。1.2.8 施工图之间和总分图之间、总分尺寸之间有无矛盾。1.2.9 能否满足生产运行对安全、经济的要求和检修作业的合理需要。1.2.10 设备布置及构件尺寸能否满足其运输及吊装要求。1211设计能否满足设备和系统的启动调试要求。1.2.12 材料表中给出的数量、材质以及尺寸与图纸表示是否相符。1.3 图纸会审前的必备条件：1.3.1 提供有效版本的施工图纸；1.3.2 主持人通知参加人员及会审的范围和时间；1.3.3 参加人员熟悉图纸和施工程序，准备意见，进行必要的核对工作。1.4 记录及处理1.1.1 会审记录存档。1.1.2 会审发现的问题按设计变更管理制度执行。
