保温技术交底模板.docx

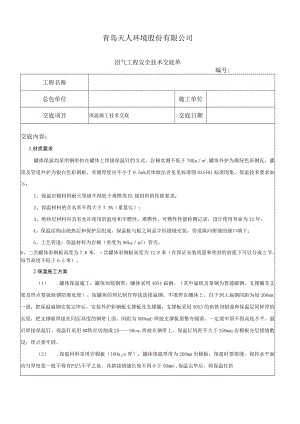

青岛天人环境股份有限公司沼气工程安全技术交底单编号:工程名称总包单位施工单位交底项目保温施工技术交底交底日期交底内容：1.材质要求罐体保温均采用钢带扣在罐体上焊接保温钉的方式，岩棉实测不低于70Kgm3,罐体外护为墨绿色彩钢瓦，灌顶及管道外护为银白色彩钢板，实测厚度应不小于0.5m%具体做法详见见标准图03S401标准图集，保温技术要求如下：1、保温岩棉材料耐火等级不得低于难燃类Bl级材料的性能要求；2、保温材料的含水率不得大于7.5%（重量比）；3、绝热层材料应具有允许使用的温度和不燃性、难燃性、可燃性性能检测记录，设计使用寿命为12年；4、保温结构由绝热层和保护层组成，保温板与板之间品字形错缝安装，管道纵向拼缝的缝口朝下；5、工艺管道：保温材料为岩棉（密度为90kgm3）管壳。6、二次罐体彩钢板高度为7.6米，次罐体彩钢板高度为12.8米（在保证安装质量和密封的前提下可以分成2节，每节高度不低于6.5米）。2.保温施工方案（1） .罐体保温施工，罐体加装钢带，皤体采用40X4扁钢，（其中扁铁及角钢为普通碳钢，支撑圈及支架及焊点要做除锈防腐处理）。按罐体的周长制作焊接连接扁钢，不准焊在皤体上，自下到上扁钢间距为每30Omm一道，把保温扁钢安装完毕后，安装外护彩钢板支撑板及支撑圈，支撑板采用30X3的角铁切割成和保温层同样厚的长度，把支撑板焊接在同层高度的钢带上面，间距为50OnmU焊接支撑板要整齐圆滑，一定要牢固不得高低不平。最后焊接保温钉，保温钉采用8#铁丝切割成2530cm,焊接在钢带上，保温钉间距不大于350mm;岩棉板分层错缝敷设；焊点要牢固。（2） .保温材料采用岩棉板（IOOnIIn厚），罐体保温厚度为20Omm岩棉板，保温时要错缝，保持水平面均匀厚度要一致不得有凹凸不平之处。其搭接错缝长度不得小于50mm<,保温完毕后，将保温钉折弯压实。罐体岩棉板施工采用20X0.5mm镀锌钢带捆扎，间距为不超过300mm,并逐层捆扎，严禁用螺旋缠绕法捆扎，每张岩棉板捆绑不低于两道。（3） .保温外护彩钢板安装：首先安装支撑圈，支撑圈采用40X4扁铁，围罐体一周在支撑板上，间距为2.53m一道，支撑圈高低要一致，焊接要圆滑、整齐、平整。彩钢板长度按要求分布，固定彩钢板采用自攻钉，安装时压缝上下垂直，高低一致，自攻钉排列要一线整齐，不得高低不齐，间距为200mm,安装有下到上，保持水平面均匀一致不得有凹凸不平之处。对水易渗入绝缘层的部位使用胶泥或耐磨密封剂严缝，外观美观大方达到优良工程的目标。人孔及阀门保温为可拆卸式。（4） .管道金属保护层采用银白色彩钢板，DNlOO及以下管道采用厚度为实测不低于0.3Inm厚，DNlOO以上采用实测不低于0.4Innl厚，采用搭接或插接宽度为3050mm,采用自攻螺丝或抽芯钾钉连接，钉与钉的间距为200mm,金属保护层应有本体防（雨）水功能，对水易渗入绝缘层的部位使用胶泥或耐磨密封剂严缝，每隔4米设一伸缩节。（5） .工艺管道：保温材料为岩棉（密度为90kg13）管壳；管径小于等于50mm的保温层厚度不小于40mm；管径小于等于DN65T50mm的保温层厚度不低于45mm,管径大于等于DN200m的保温层厚度不低于50mm；做法见标准图03S401。（6） .所有缝隙必须密封处理，超过5mm的孔洞必须采用聚氨酯发泡剂密封处理，后修平采用墨绿色防护材料保护。交底单位青岛天人环境股份有限公司交底人审核人接收单位接收人施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度，尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
