低温阀门要用长颈阀盖的原因.docx

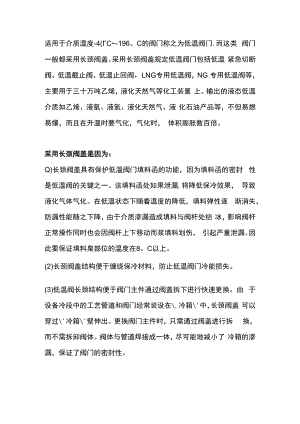

适用于介质温度-4(C-196。C的阀门称之为低温阀门,而这类 阀门一般都采用长颈阀盖。采用长颈阀盖规定低温阀门包括低温 紧急切断阀、低温截止阀、低温止回阀，LNG专用低温阀，NG 专用低温阀等，主要用于三十万吨乙烯，液化天然气等化工装置 上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液 化石油产品等，不但易燃易爆，而且在升温时要气化，气化时， 体积膨胀数百倍。采用长颈阀盖是因为：Q)长颈阀盖具有保护低温阀门填料函的功能，因为填料函的密封 性是低温阀的关键之一。该填料函处如果泄漏,将降低保冷效果， 导致液化气体气化。在低温状态下随着温度的降低，填料弹性逐 渐消失，防漏性能随之下降，由于介质渗漏造成填料与阀杆处结 冰，影响阀杆正常操作同时也会因阀杆上下移动而浆填料划伤， 引起严重泄漏。因此要保证填料臬部位的温度在8。C以上。(2)长颈阀盖结构便于缠绕保冷材料，防止低温阀门冷能损失。(3)低温阀长颈结构便于阀门主件通过阀盖拆下进行快速更换。由 于设备冷段中的工艺管道和阀门经常装设在,冷箱'中，长颈阀盖 可以穿过'冷箱'壁伸出。更换阀门主件时，只需通过阀盖进行拆 换，而不需拆卸阀体。阀体与管道焊接成一体，尽可能地减小了 冷箱的渗漏，保证了阀门的密封性。低温阀门材料选择：1 .阀体、阀盖采用：LCB(-46°C) LC3(<01oC)x CF8 ( 304 ) (-196oC)o2 .闸板：不锈钢堆焊钻基硬质合金。3 .阀座：不锈钢堆焊钻基硬质合金。4 .阀杆：0Crl8Ni9o低温阀门试验设备：1 .低温阀试验装置2 .液氮储存装置3 .低温处理槽4 .低温试验台，以保证阀门在低温工况条件下的性能低温阀门试验：对低温阀的主要零部件作低温处理并每批抽样作低温冲击试验， 以保证阀门在低温工况时不脆裂，经得起低温介质冲击。对每台 阀门进行以下试验：1 .常温壳体强度试验；2 .常温低压上密封试验；3 .常温低压密封试验；4 .低温上密封气密试验(有上密封时)；5 .低温气密封试验等，以确保整台低温阀门符合标准的规定；6 .对主要零部件作低温处理并每批抽样作低温冲击试验，以保证 阀门在低温工况时不脆裂，经得起低温介质冲击；7 .低温（深冷）阀门均按相应材料规范进行低温处理和冲击试验；8 .搞静电功能更加强大，阀体与阀杆或内件与阀体间导通电阻小 于1欧姆。
