互感器的简介.docx

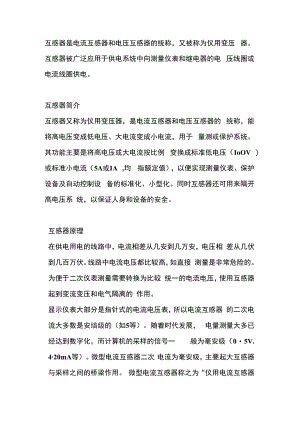

互感器是电流互感器和电压互感器的统称，又被称为仪用变压 器。互感器被广泛应用于供电系统中向测量仪表和继电器的电 压线圈或电流线圈供电。互感器简介互感器又称为仪用变压器，是电流互感器和电压互感器的 统称，能将高电压变成低电压、大电流变成小电流，用于 量测或保护系统。其功能主要是将高电压或大电流按比例 变换成标准低电压（IoOV ）或标准小电流（5A或IA ,均 指额定值），以便实现测量仪表、保护设备及自动控制设 备的标准化、小型化。同时互感器还可用来隔开高电压系 统，以保证人身和设备的安全。互感器原理在供电用电的线路中，电流相差从几安到几万安，电压相 差从几伏到几百万伏。线路中电流电压都比较高，如直接 测量是非常危险的。为便于二次仪表测量需要转换为比较 统一的电流电压，使用互感器起到变流变压和电气隔离的 作用。显示仪表大部分是指针式的电流电压表，所以电流互感器 的二次电流大多数是安培级的（如5等）。随着时代发展， 电量测量大多已经达到数字化，而计算机的采样的信号一 般为毫安级（05V. 420mA等）。微型电流互感器二次 电流为毫安级，主要起大互感器与采样之间的桥梁作用。 微型电流互感器称之为“仪用电流互感器仪用电流互 感器”有一层含义是在实验室使用的多电流比精密电流互 感器，一般用于扩大仪表量程）。电流互感器原理线路图微型电流互感器与变压器类似也 是根据电磁感应原理工作，变压器变换的是电压而微型电 流互感器变换的是电流罢了。绕组Nl接被测电流，称为 一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪 表，称为二次绕组（或副边绕组、次级绕组）。微型电流互感器一次绕组电流与二次绕组12的电流比， 叫实际电流比K。微型电流互感器在额定工作电流下工作 时的电流比叫电流互感器额定电流比，用Kn表示。Kn=IlnI2no互感器的作用是什么电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以 用仪表直接测量的数值，便于仪表直接测量，同时为继电 保护和自动装置提供电源。电力系统用互感器是将电网高电压、大电流的信息传递到 低电压.小电流二次侧的计量.测量仪表及继电保护.自 动装置的一种特殊变压器，是一次系统和二次系统的联络 元件，其一次绕组接入电网，二次绕组分别与测量仪表. 保护装置等互相连接。互感器与测量仪表和计量装置配合，可以测量一次系统的 电压、电流和电能；与继电保护和自动装置配合，可以构 成对电网各种故障的电气保护和自动控制。互感器性能的好坏，直接影响到电力系统测量计量的准 确性和继电器保护装置动作的可靠性。互感器的常用种类1 .电子式互感器变频功率传感器是一种电子式互感器，变频功率传感器通 过对输入的电压.电流信号进行交流采样，再将采样值通 过电缆.光纤等传输系统与数字量输入二次仪表相连，数 字量输入二次仪表对电压、电流的采样值进行运算，可以 获取电压有效值.电流有效值.基波电压.基波电流.谐 波电压、谐波电流、有功功率、基波功率、谐波功率等参 数。2 .电压互感器测量用电流互感器主要与测量仪表配合在线路正常工作 状态下，用来测量电流.电压.功率等。3 .电流互感器利用变压器原副边电流成比例的特点制成。其工作原理、 等值电路也与一般变压器相同，只是其原边绕组串联在被 测电路中，且匝数很少；副边绕组接电流表.继电器电流 线圈等低阻抗负载，近似短路。电流互感器的接线方式按 其所接负载的运行要求确定。最常用的接线方式为单相， 三相星形和不完全星形。4 .组合互感器组合互感器是将电压互感器、电流互感器组合到一起的互 感器。组合互感器可将高电压变化为低电压，将大电流变 化为低电流，从而起到对电能计量的目的。5 .钳形互感器钳形电流互感器是一款精密电流互感器（直流传感器）， 是专门为电力现场测量计量使用特点设计的。该系列互感 器选用高导磁材料制成，精度高。线性优。抗干扰能力强 等。6 .零序互感器零序电流保护的基本原理是基于基尔霍夫电流定律：流入 电路中任一节点的复电流的代数和等于零。在线路与电气 设备正常的情况下，各相电流的矢量和等于零，因此，零 序电流互感器的二次侧绕组无信号输出，执行元件不动作。 当发生接地故障时的各相电流的矢量和不为零，故障电流 使零序电流互感器的环形铁芯中产生磁通，零序电流互感 器的二次侧感应电压使执行元件动作，带动脱扣装置，切 换供电网络，达到接地故障保护的目的。互感器的型号与选择1 .电流互感器型号大全 AKH-0.66-1 AKH-0.66-11 AKH-0.66-III AKH-0.66-M8 AKH-0.66-P AKH-0.66-S AKH-0.66-SM AKH-0.66-L AKH-0.66-G AKH-0.66-K2 .电流互感器怎么选额定绝缘电压：0.5的互感器绝缘电压是50OV ,一般 用于穿电缆；-0.66的绝缘电压是660V ,适用于穿裸铜排 /铝排。LMZK LMZJl等尺寸较大，可固定安装，一般用于 安装间距较大的固定柜场合；LMK.BH、SDH尺寸较小， 可直接固定在母排或电缆上L股用于大电流回路或抽屉 柜中。根据母排或电缆的大小，需要选择不同的内孔样式和 尺寸。电流与选型基本无关。高压互感器型号更多，包括支柱式. 穿芯式、套管式三大类。常见型号有LZZBJ9. LZJC等 等。
